Введение
Водородные баллоны IV типа на производственной площадке – пластиковые внутренние колбы со встроенными металлическими штуцерами, подготовленные для намотки композитного волокна.
В условиях развития водородной энергетики возникает потребность в надёжных и лёгких сосудах для хранения водорода под высоким давлением. Баллоны IV типа представляют собой современные композитные емкости, сочетающие внутреннюю полимерную колбу и наружную намотку из углеволокна, способные выдерживать давление до 700 бар.
Такой конструктив обеспечивает высокую прочность при значительно меньшей массе по сравнению с металлическими баллонами, что критично для транспортных применений. В данной статье рассмотрены особенности конструкции баллонов IV типа, материалы и технологии их изготовления – в частности, сварка внутренней колбы, а также методы оптимизации процессов и контроля качества.
Отдельное внимание уделено роли компании МКМ как интегратора полного цикла, обеспечивающего внедрение этих технологий совместно с международными технологическими партнёрами.
В условиях развития водородной энергетики возникает потребность в надёжных и лёгких сосудах для хранения водорода под высоким давлением. Баллоны IV типа представляют собой современные композитные емкости, сочетающие внутреннюю полимерную колбу и наружную намотку из углеволокна, способные выдерживать давление до 700 бар.
Такой конструктив обеспечивает высокую прочность при значительно меньшей массе по сравнению с металлическими баллонами, что критично для транспортных применений. В данной статье рассмотрены особенности конструкции баллонов IV типа, материалы и технологии их изготовления – в частности, сварка внутренней колбы, а также методы оптимизации процессов и контроля качества.
Отдельное внимание уделено роли компании МКМ как интегратора полного цикла, обеспечивающего внедрение этих технологий совместно с международными технологическими партнёрами.
Назначение и конструкция баллонов IV типа
Баллон IV типа – это высокотехнологичный сосуд для хранения сжатого водорода, широко используемый в водородных топливных элементах транспорта и стационарных системах.
Его конструкция сочетает герметичную внутреннюю колбу из специального пластика и силовую оболочку из композитного материала (обычно углеволокно в связующем полимере).
Внутренняя колба выполняет роль газонепроницаемого барьера, непосредственно содержащего водород под давлением. Она полностью изолирует газ и предотвращает его контакт с углеволоконной намоткой.
Наружная же композитная оболочка берёт на себя основную механическую нагрузку – за счет намотки углеродных нитей баллон сохраняет прочность при давлениях порядка 700 бар и более. Такая комбинация материалов даёт существенный выигрыш в весе и устойчивости к коррозии по сравнению с традиционными металлическими баллонами.
Благодаря этому баллоны IV типа стали стандартом для автомобильных водородных топливных систем (рабочие давления 350–700 бар) и перспективным решением для стационарных накопителей водорода.
Конструктивно баллон IV типа включает также гермовводы (бобышки) – металлические фитинги, через которые баллон заполняется водородом и подключается к системе. Эти детали обычно изготавливаются из стали или алюминия и герметично соединяются с пластиковой колбой (например, путем ко-молдинга или прессования при формовке).
В итоге получается многослойная структура: внутренняя полимерная оболочка обеспечивает газонепроницаемость, а внешние витки из углеволокна, пропитанные эпоксидной смолой и впоследствии отверждённые, придают баллону необходимую прочность и стойкость к циклическим нагрузкам.
Разрабатывая конструкцию такого сосуда, инженеры учитывают строгие нормы безопасности: баллон должен выдерживать тысячи циклов заполнения-разряда, высокое рабочее давление с многократным запасом по разрывному давлению, а также внешние воздействия (удары, вибрации, температурные колебания).
Его конструкция сочетает герметичную внутреннюю колбу из специального пластика и силовую оболочку из композитного материала (обычно углеволокно в связующем полимере).
Внутренняя колба выполняет роль газонепроницаемого барьера, непосредственно содержащего водород под давлением. Она полностью изолирует газ и предотвращает его контакт с углеволоконной намоткой.
Наружная же композитная оболочка берёт на себя основную механическую нагрузку – за счет намотки углеродных нитей баллон сохраняет прочность при давлениях порядка 700 бар и более. Такая комбинация материалов даёт существенный выигрыш в весе и устойчивости к коррозии по сравнению с традиционными металлическими баллонами.
Благодаря этому баллоны IV типа стали стандартом для автомобильных водородных топливных систем (рабочие давления 350–700 бар) и перспективным решением для стационарных накопителей водорода.
Конструктивно баллон IV типа включает также гермовводы (бобышки) – металлические фитинги, через которые баллон заполняется водородом и подключается к системе. Эти детали обычно изготавливаются из стали или алюминия и герметично соединяются с пластиковой колбой (например, путем ко-молдинга или прессования при формовке).
В итоге получается многослойная структура: внутренняя полимерная оболочка обеспечивает газонепроницаемость, а внешние витки из углеволокна, пропитанные эпоксидной смолой и впоследствии отверждённые, придают баллону необходимую прочность и стойкость к циклическим нагрузкам.
Разрабатывая конструкцию такого сосуда, инженеры учитывают строгие нормы безопасности: баллон должен выдерживать тысячи циклов заполнения-разряда, высокое рабочее давление с многократным запасом по разрывному давлению, а также внешние воздействия (удары, вибрации, температурные колебания).
Материал внутренней колбы:
полиамид и требования к нему
Ключевой элемент баллона IV типа – внутренняя колба, выполняющая роль герметичного лайнера для водорода. Материал колбы должен отвечать сразу нескольким строгим требованиям.
- Во-первых, необходима низкая проницаемость для молекул водорода – полимер должен служить надежным барьером, минимизируя утечку газа.
- Во-вторых, материал должен обладать высокой прочностью и устойчивостью к нагрузкам при криогенных и повышенных температурах. При заправке и расходовании водорода колба испытывает перепады температур (например, при быстром заборе газ охлаждается), поэтому важно сохранение пластичности и прочности в диапазоне примерно от -40°C до +85°C.
- В-третьих, критична стойкость к водороду – отсутствие эффекта водородного охрупчивания и растрескивания материала при длительном контакте с газом. Некоторые материалы под воздействием водорода могут со временем терять ударную вязкость или испытывать рост микротрещин, поэтому проводится специализированное тестирование на совместимость с водородом (например, испытания на водородное старение и проникновение в полимер).
С учетом перечисленных требований в баллонах IV типа обычно применяются специальные марки полиамида (с емкостными или алифатическими фрагментами, типа PA-6, PA-11 и др.), иногда с модифицирующими добавками.
Полиамид (в просторечии – инженерный нейлон) обладает сочетанием прочности, термостойкости и относительно низкой газопроницаемости, выгодно отличающим его от полиэтилена и ряда других термопластов. Так, полиамидный лайнер способен удерживать водород в течение длительного времени с минимальными потерями, обеспечивая герметичность хранилища.
Практика показала, что модифицированные полиамиды с осушающими добавками и оптимизированной структурой полимера лучше сопротивляются диффузии водорода и сохраняют механические свойства после циклического воздействия газа.
Разработчики оборудования проводят многократные испытания материалов:
В итоге для серийного производства выбирается специальное полиамидное сырьё, удовлетворяющее всем критериям надежности. Именно из этого сырья методом литья или выдува формуются заготовки колб требуемого размера и толщины стенки.
- подбирают состав полимерного гранулята,
- проводят серии тестов на проницаемость,
- разрушают образцы после выдержки в водородной среде.
В итоге для серийного производства выбирается специальное полиамидное сырьё, удовлетворяющее всем критериям надежности. Именно из этого сырья методом литья или выдува формуются заготовки колб требуемого размера и толщины стенки.
Методы сварки полимерных колб:
сравнение и выбор
После формования половинок колбы (например, две куполообразные части – верх и низ баллона) их необходимо герметично соединить. Для сварки термопластичных деталей существуют разные технологии, из которых наиболее применимы следующие:
• Сварка нагретой плитой.
Два стыкуемых пластиковых элемента прижимаются к разогретой металлической плите, расплавляя контактные поверхности, после чего плита быстро убирается, а расплавленные кромки сжимаются друг с другом. Метод обеспечивает прочное соединение и широко применяется для крупных деталей из термопластов. Однако при работе с полиамидом у него есть нюанс: расплавленный нейлон может прилипать к нагретой плите, создавая дефекты поверхности. Требуется специальное покрытие или плёнка-разделитель, иначе возможно вытягивание материала (эффект прилипания). Кроме того, прямой контакт с нагревателем может приводить к перегреву и термодеструкции полимера, если не обеспечен точный контроль температуры.
Два стыкуемых пластиковых элемента прижимаются к разогретой металлической плите, расплавляя контактные поверхности, после чего плита быстро убирается, а расплавленные кромки сжимаются друг с другом. Метод обеспечивает прочное соединение и широко применяется для крупных деталей из термопластов. Однако при работе с полиамидом у него есть нюанс: расплавленный нейлон может прилипать к нагретой плите, создавая дефекты поверхности. Требуется специальное покрытие или плёнка-разделитель, иначе возможно вытягивание материала (эффект прилипания). Кроме того, прямой контакт с нагревателем может приводить к перегреву и термодеструкции полимера, если не обеспечен точный контроль температуры.
• Лазерная сварка.
В этом методе используется концентрированный пучок лазера, который проплавляет шов либо поверхностно (сканирующим лучом по стыку), либо в глубине материала при контактном сжатии. Один из компонентов должен быть прозрачным для длины волны лазера, а другой – поглощающим, что усложняет подбор материала или требует нанесения поглощающего слоя. Лазерная сварка даёт очень точный и узкий шов с минимальной зоной теплового влияния. Она подходит для тонких швов и сложных контуров, однако для больших по толщине и диаметру изделий (таких, как горловина баллона значительного диаметра) её применение затруднено. Оборудование для лазерной сварки полимеров дорогостоящее, и процесс требует прецизионной настройки оптики и режима сканирования, поэтому в массовом производстве баллонов этот метод используется реже.
В этом методе используется концентрированный пучок лазера, который проплавляет шов либо поверхностно (сканирующим лучом по стыку), либо в глубине материала при контактном сжатии. Один из компонентов должен быть прозрачным для длины волны лазера, а другой – поглощающим, что усложняет подбор материала или требует нанесения поглощающего слоя. Лазерная сварка даёт очень точный и узкий шов с минимальной зоной теплового влияния. Она подходит для тонких швов и сложных контуров, однако для больших по толщине и диаметру изделий (таких, как горловина баллона значительного диаметра) её применение затруднено. Оборудование для лазерной сварки полимеров дорогостоящее, и процесс требует прецизионной настройки оптики и режима сканирования, поэтому в массовом производстве баллонов этот метод используется реже.
• Сварка горячим газом.
Традиционный способ, при котором кромки деталей разогреваются струёй горячего воздуха или инертного газа. Часто используется с добавлением присадочного прутка из того же материала: газопламенем нагревают зону шва и постепенно подают расплавляющийся пруток, заполняющий шов. Метод применим при ремонте пластиковых емкостей или изготовлении крупногабаритных конструкций (например, резервуаров) в полуручном режиме. Для баллонов IV типа данный способ малоэффективен – он даёт более низкую прочность (ориентировочно до 75% от прочности основного материала) и сильно зависит от навыков оператора. Кроме того, продуктивность горячей сварки мала, а поддержание стабильного режима нагрева по всей длине стыка затруднено. Поэтому в условиях серийного выпуска баллонов горячий газ используют разве что для вспомогательных операций или ремонта, но не для основного шва.
Традиционный способ, при котором кромки деталей разогреваются струёй горячего воздуха или инертного газа. Часто используется с добавлением присадочного прутка из того же материала: газопламенем нагревают зону шва и постепенно подают расплавляющийся пруток, заполняющий шов. Метод применим при ремонте пластиковых емкостей или изготовлении крупногабаритных конструкций (например, резервуаров) в полуручном режиме. Для баллонов IV типа данный способ малоэффективен – он даёт более низкую прочность (ориентировочно до 75% от прочности основного материала) и сильно зависит от навыков оператора. Кроме того, продуктивность горячей сварки мала, а поддержание стабильного режима нагрева по всей длине стыка затруднено. Поэтому в условиях серийного выпуска баллонов горячий газ используют разве что для вспомогательных операций или ремонта, но не для основного шва.
• Инфракрасная сварка.
Данный метод зарекомендовал себя как оптимальный для сварки пластиковых лайнеров из полиамида. Инфракрасная (ИК) сварка – это контактно-бессопловый способ: между деталями и источником тепла есть зазор, нагрев происходит за счёт излучения инфракрасных ламп. Поскольку нагревательный элемент не касается материала, отсутствует проблема прилипания расплава к инструменту. Кромки нагреваются относительно быстро и равномерно, после чего лампа отводится, и детали сжимаются для сплавления. Для полиамидов, склонных к прилипанию при контактном нагреве, ИК-метод подходит особенно хорошо. Он обеспечивает герметичный, прочный шов без включений и практически без образования частиц. В сравнении с нагретой плитой, инфракрасный нагрев легче точно дозировать – мощность ламп можно настроить так, чтобы расплавился только требуемый слой материала (скажем, 0,5–1 мм глубины), без перегрева внешних зон. Современные установки позволяют удерживать температуру нагрева с точностью ±2 °C и сводят к минимуму зону теплового влияния. По данным производителей оборудования, прочность шва при ИК-сварке достигает ~90% от прочности основного материала, а однородность соединения значительно выше, чем при альтернативных методах. Кроме того, ИК-сварку относительно легко автоматизировать: процесс нагрева и сжатия контролируется программно, что важно для воспроизводимости при серийном выпуске. С учётом всех факторов, инфракрасная сварка выбрана индустрией как основной метод соединения пластиковых колб водородных баллонов IV типа.
Данный метод зарекомендовал себя как оптимальный для сварки пластиковых лайнеров из полиамида. Инфракрасная (ИК) сварка – это контактно-бессопловый способ: между деталями и источником тепла есть зазор, нагрев происходит за счёт излучения инфракрасных ламп. Поскольку нагревательный элемент не касается материала, отсутствует проблема прилипания расплава к инструменту. Кромки нагреваются относительно быстро и равномерно, после чего лампа отводится, и детали сжимаются для сплавления. Для полиамидов, склонных к прилипанию при контактном нагреве, ИК-метод подходит особенно хорошо. Он обеспечивает герметичный, прочный шов без включений и практически без образования частиц. В сравнении с нагретой плитой, инфракрасный нагрев легче точно дозировать – мощность ламп можно настроить так, чтобы расплавился только требуемый слой материала (скажем, 0,5–1 мм глубины), без перегрева внешних зон. Современные установки позволяют удерживать температуру нагрева с точностью ±2 °C и сводят к минимуму зону теплового влияния. По данным производителей оборудования, прочность шва при ИК-сварке достигает ~90% от прочности основного материала, а однородность соединения значительно выше, чем при альтернативных методах. Кроме того, ИК-сварку относительно легко автоматизировать: процесс нагрева и сжатия контролируется программно, что важно для воспроизводимости при серийном выпуске. С учётом всех факторов, инфракрасная сварка выбрана индустрией как основной метод соединения пластиковых колб водородных баллонов IV типа.
Оптимизация параметров сварки и «окно процесса»
При внедрении технологии ИК-сварки для нового изделия инженеры уделяют особое внимание подбору оптимальных параметров процесса.
Основными параметрами являются:
Комбинация этих параметров определяет качество сварного шва. Например, недостаточный нагрев или слишком короткое время экспозиции приведёт к недоплавлению поверхностей и неполному провару шва. Слишком высокая температура или длительный нагрев, напротив, чреваты разложением полимера, образованием пузырей и перегревом прилегающих зон (что может вызвать геометрические деформации).
Давление сжатия также должно быть выдержано: недостаточное – не обеспечит сцепления, а избыточное – выдавит слишком много расплава из зоны шва и истончит соединение.
Основными параметрами являются:
- температура нагрева, величина зазора и длительность экспозиции ИК-излучателя,
- давление и время осадки расплавленных кромок.
Комбинация этих параметров определяет качество сварного шва. Например, недостаточный нагрев или слишком короткое время экспозиции приведёт к недоплавлению поверхностей и неполному провару шва. Слишком высокая температура или длительный нагрев, напротив, чреваты разложением полимера, образованием пузырей и перегревом прилегающих зон (что может вызвать геометрические деформации).
Давление сжатия также должно быть выдержано: недостаточное – не обеспечит сцепления, а избыточное – выдавит слишком много расплава из зоны шва и истончит соединение.
- На практике оптимум параметров подбирается экспериментально. Проводится серия пробных сварок с варьированием температуры излучателя, расстояния от лампы до детали, времени нагрева, а также усилия прессования и глубины продавливания шва.
- Цель – найти диапазон значений, при которых шов стабильно получается прочным и герметичным. Такой диапазон называют «окном процесса»: внутри него колебания параметров не выводят качество за допустимые пределы.
Например, для полиамидной колбы определяют, что при температуре поверхности ~310 °C и осадке деталей на 2,5 мм достигается максимальная прочность соединения; небольшие отклонения ±10 °C или ±0,2 мм всё ещё дают приемлемый результат, формируя безопасное окно процесса. В это же время слишком малый провар (<2 мм) или перегрев свыше ~340 °C приводят к падению прочности и возникновению дефектов (пористости, деформации) в шве – эти режимы оказываются за границами допустимого окна.
Таким образом, установив оптимальные параметры, технологи фиксируют их диапазоны и разрабатывают процедуры поддержания режима.
Еще один важный параметр – время цикла сварки. Оптимизация длительности нагрева и охлаждения влияет на производительность линии. ИК-сварка тем и выгодна, что обеспечивает достаточно короткий цикл для изделий большого диаметра: современные системы нагревают кромки колбы за считанные минуты, после чего автоматизированный цикл сжатия и выдержки под давлением формирует шов. Встроенное охлаждение (например, обдув области шва охлаждённым воздухом) позволяет ускорить стабилизацию материала без появления внутренних напряжений.
Оптимальное время выдержки под давлением критично для получения прочного соединения – обычно сплавленные детали удерживаются до затвердевания расплава, что занимает несколько десятков секунд в зависимости от толщины стенки.
Все эти этапы также попадают под контроль «окна процесса»: например, слишком быстрое снятие давления может привести к неполному формированию шва, а чрезмерно долгое – нецелесообразно и снижает производительность.
Оптимальное время выдержки под давлением критично для получения прочного соединения – обычно сплавленные детали удерживаются до затвердевания расплава, что занимает несколько десятков секунд в зависимости от толщины стенки.
Все эти этапы также попадают под контроль «окна процесса»: например, слишком быстрое снятие давления может привести к неполному формированию шва, а чрезмерно долгое – нецелесообразно и снижает производительность.
В итоге правильно настроенный процесс ИК-сварки позволяет получить шов практически без дефектов, с воспроизводимой прочностью, близкой к прочности цельного материала. Оптимизированное окно параметров служит гарантом, что при серийном производстве каждая колба будет сварена с одинаково высоким качеством, даже с учётом возможных небольших колебаний внешних условий (температуры цеха, мелких вариаций в материале и т.д.).
Такой инженерно выверенный подход минимизирует брак и обеспечивает долговечность баллонов.
Такой инженерно выверенный подход минимизирует брак и обеспечивает долговечность баллонов.
Система контроля качества сварных соединений
Производство водородных баллонов относится к критическим отраслям, поэтому контроль качества выполняется на каждом ключевом этапе, особенно при сварке внутренней колбы. Система контроля включает как неразрушающие, так и разрушающие методы, а также 100% проверку изделий на герметичность.
На этапе сварки оператор и автоматизированные системы осуществляют визуальный контроль:
Такой автоматический контроль шва позволяет убедиться, что стыковка деталей прошла правильно по всей окружности, шов имеет требуемый профиль (ширину, выпуклость) и нет отклонений вне допуска.
Если система обнаружит аномалию (например, местное отклонение толщины или подозрительную неоднородность), изделие помечается для дополнительной проверки.
Цель – убедиться, что разрушение происходит не по линии шва, а по основному материалу, либо что прочность соединения превышает установленный минимум (обычно не менее 85–90% от прочности цельного материала).
- проверяется ровность и целостность шва,
- отсутствие видимых дефектов – непроваренных участков, включений, наплывов.
Такой автоматический контроль шва позволяет убедиться, что стыковка деталей прошла правильно по всей окружности, шов имеет требуемый профиль (ширину, выпуклость) и нет отклонений вне допуска.
Если система обнаружит аномалию (например, местное отклонение толщины или подозрительную неоднородность), изделие помечается для дополнительной проверки.
- Далее выполняется проверка герметичности и прочности шва. Каждый сваренный лайнер обычно подвергается испытанию давлением: его заполняют инертным газом или воздухом и выдерживают под определённым избыточным давлением, контролируя отсутствие утечек.
- Также могут применяться акустические или ультразвуковые методы неразрушающего контроля – ультразвуковое сканирование шва по периметру способно выявить внутренние дефекты, такие как непроплавленные участки или скрытые поры, сравнивая структуру материала с эталонной. Для наладки этих методов часто используют искусственные дефекты: например, заранее делают в испытательном образце микроскопическое сверление в зоне шва диаметром ~0,5 мм, чтобы проверить, обнаружит ли его ультразвук – таким образом калибруют чувствительность системы.
- Неразрушающий контроль. По задаче применяем ультразвуковое сканирование, калибруем чувствительность на эталонных дефектах.
- Периодически в ходе серии производятся разрушающие испытания сварных швов. Для этого сваренную колбу выборочно разрезают на несколько образцов. Из кольцевого шва вырезаются купон-образцы (например, в форме ласточкиного хвоста или полоски), которые затем испытывают на разрыв и изгиб.
Цель – убедиться, что разрушение происходит не по линии шва, а по основному материалу, либо что прочность соединения превышает установленный минимум (обычно не менее 85–90% от прочности цельного материала).
- Кроме испытаний при комнатной температуре, проводятся и криогенные проверки: образцы шва охлаждаются (типично до -40 °C) и подвергаются ударному изгибу или растяжению, чтобы подтвердить отсутствие хрупкого разрушения. Это имитирует эксплуатацию в холодном климате или быстрое охлаждение при экспансии водорода – шов не должен давать трещин и утечек даже при низких температурах.
- Помимо прочности, анализируется структура и профиль шва. Разрезанные образцы шва шлифуются и исследуются под микроскопом: проверяется глубина провара, однородность сплавления слоёв, отсутствие внутренних дефектов (пустот, включений). Правильный профиль шва – залог равномерного распределения нагрузки по окружности баллона. Если выявляются какие-либо систематические отклонения, технологический процесс корректируется (например, изменяют время нагрева или давление для лучшего проплавления конкретной зоны).
В совокупности такая многоуровневая система контроля обеспечивает высокое качество каждого баллона. На современных автоматизированных линиях статистический выход годных изделий достигает 99,9%, то есть доля брака снижается до десятых долей процента. Этого удаётся добиться благодаря сочетанию точного контроля параметров сварки и тщательной инспекции каждого шва.
Баллоны, прошедшие все этапы контроля, затем передаются на стадию навивки композитного волокна и финальной сборки, после чего готовое изделие снова проходит испытания (в том числе гидравлическое испытание давлением значительно выше рабочего, проверку на циклическую прочность и пр.).
Таким образом, качество сварного соединения колбы закладывает фундамент общей надежности водородного баллона IV типа, и контроль этого этапа осуществляется предельно тщательно.
Таким образом, качество сварного соединения колбы закладывает фундамент общей надежности водородного баллона IV типа, и контроль этого этапа осуществляется предельно тщательно.
Производственное оборудование:
от подготовки до контроля
Внедрение всех описанных технологий требует специализированного производственного оборудования.
Ключевым звеном является сварочная линия для внутренней колбы, интегрированная в общий поток изготовления баллонов.
Обычно процесс начинается с формования полимерных деталей:
В последнем случае используется прецизионная литейная оснастка, которая обеспечивает требуемую точность геометрии и толщины стенок.
Полученные заготовки (полколбы) проходят подготовку:
Ключевым звеном является сварочная линия для внутренней колбы, интегрированная в общий поток изготовления баллонов.
Обычно процесс начинается с формования полимерных деталей:
- либо методом выдувного формования целой колбы,
- либо литьём под давлением двух половин.
В последнем случае используется прецизионная литейная оснастка, которая обеспечивает требуемую точность геометрии и толщины стенок.
Полученные заготовки (полколбы) проходят подготовку:
- очистку кромок,
- контроль размеров,
- установку металлических штуцеров (если конструкция предусматривает их встыковку при сварке).
Далее следует станция инфракрасной сварки. Современные сварочные установки для баллонов IV типа представляют собой горизонтальный станок, где две половины колбы закрепляются напротив друг друга в центрах вращающихся оправок. Между ними на заданном расстоянии вводится ИК-излучатель – обычно это панель с кварцевыми нагревательными элементами или массив отдельных ламп, излучающих в инфракрасном диапазоне. Система управляется сервоприводами, обеспечивая синхронное движение частей. Процесс происходит следующим образом: половины баллона вращаются для равномерного прогрева кромок, излучатель нагревает торцы до расплавления, затем автоматически отводится, и за доли секунды обе части сдавливаются друг с другом с заданным усилием. Сжатие удерживается в течение времени, достаточного для остывания и затвердения шва. Встроенные датчики контролируют температуру нагрева, скорость вращения, силу давления и смещение частей. В память системы записываются параметры каждого сваренного изделия (для полной прослеживаемости качества). На фото ниже представлена такая установка: она рассчитана на баллоны длиной до ~3 метров и диаметром до ~600 мм, с производительностью несколько десятков баллонов в смену.

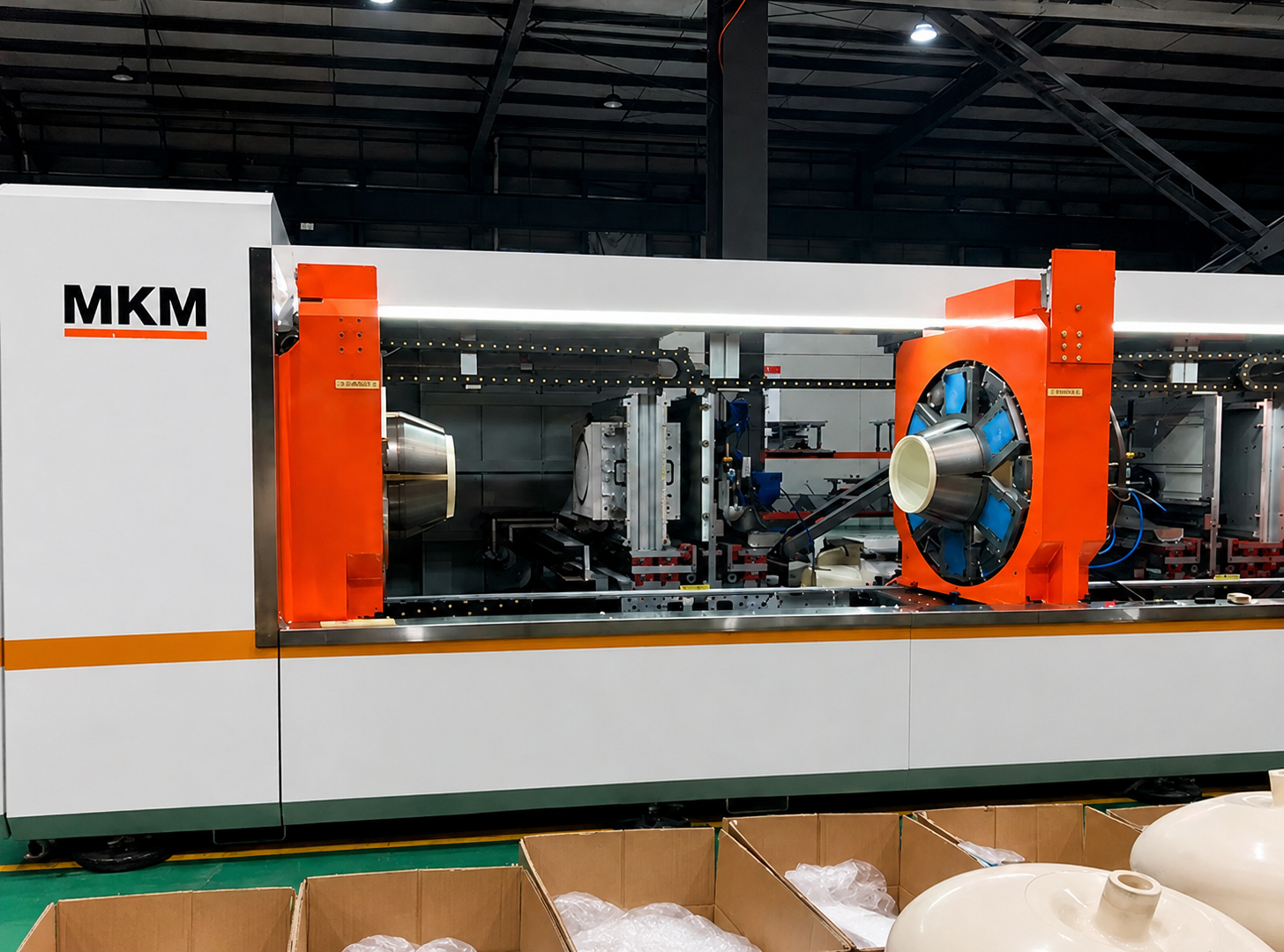

Пример автоматической ИК-сварочной установки для баллонов IV типа (оборудование партнёра МКМ)
На переднем плане – половины пластиковых колб и готовые сваренные лайнеры перед намоткой; на заднем плане – станция инфракрасной сварки с горизонтально закреплёнными частями баллона.
На переднем плане – половины пластиковых колб и готовые сваренные лайнеры перед намоткой; на заднем плане – станция инфракрасной сварки с горизонтально закреплёнными частями баллона.
Помимо самого сварочного модуля, линия включает и другие узлы.
- После сварки изделие перемещается в зону охлаждения и первичного контроля (описанного выше автоматического сканирования шва).
- Далее обычно следует операция проверки герметичности – например, установка помещается в камеру для пневматического теста под давлением.
- Параллельно можно выполнять подготовку к следующему этапу – намотке композита. Для этого на остывший и проверенный лайнер наносится адгезивный грунт (праймер), затем он подаётся на станок для намотки углеволокна.
- Намоточная машина по заданной программе обматывает колбу тысячами метров углеродной нити, пропитанной эпоксидной смолой, формируя силовой каркас баллона.
- После намотки баллон отправляется в печь или термостат для полимеризации смолы (отверждения композита).
- Завершающие стадии: механическая обработка (при необходимости), установка запорной арматуры и финальные испытания.
Важно отметить, что все этапы – от сварки лайнера до отверждения композита – интегрированы в единый поток с синхронизацией по времени и единым управлением.
Для этого применяется система управления производством (MES), которая координирует работу станций, собирает данные контроля, хранит информацию о каждом баллоне (параметры сварки, намотки, результаты тестов). Такое интегрированное оборудование позволяет достичь стабильного качества и высокой производительности.
Компания МетКомМаш, специализирующаяся на оборудовании для баллонов, разрабатывает полные технологические линии:
- в них входят модули подготовки материалов (сушки и подачи гранулята полиамида в литьевую машину),
- литейные машины для колб,
- сварочные установки,
- намоточное оборудование и тестовые стенды.
Использование автоматизированных линий минимизирует влияние человеческого фактора и обеспечивает воспроизводимость процесса от партии к партии.
Компания МетКомМаш, специализирующаяся на оборудовании для баллонов, разрабатывает полные технологические линии:
- в них входят модули подготовки материалов (сушки и подачи гранулята полиамида в литьевую машину),
- литейные машины для колб,
- сварочные установки,
- намоточное оборудование и тестовые стенды.
Использование автоматизированных линий минимизирует влияние человеческого фактора и обеспечивает воспроизводимость процесса от партии к партии.
МетКомМаш – интегратор полного цикла производства
Реализация столь сложного производства с нуля требует компетенций в различных областях инженерии – от материаловедения до автоматизации. МКМ выступает в роли интегратора полного цикла, объединяя все стадии создания водородных баллонов IV типа под одним проектом.
Роль МКМ заключается в том, чтобы обеспечить заказчику комплексное решение под ключ – от этапа технико-экономического обоснования до выхода на серийный выпуск продукции.
Роль МКМ заключается в том, чтобы обеспечить заказчику комплексное решение под ключ – от этапа технико-экономического обоснования до выхода на серийный выпуск продукции.
На начальном этапе специалисты МКМ проводят аудит и прототипирование:
- Изучаются потребности клиента (например, требуемый объем производства, типоразмеры баллонов, отраслевые стандарты, которыми нужно руководствоваться).
- Затем подбираются оптимальные технические решения: совместно с материаловедами выбирается тип полиамида для колбы, оцениваются доступные технологии намотки, формируются требования к оборудованию.
- МКМ при необходимости изготавливает опытные образцы, это прототипы баллонов, в сотрудничестве с партнёрами, чтобы подтвердить выбранные технические подходы.
- На этом этапе отрабатываются режимы сварки и намотки, проводится тестирование опытных баллонов (вплоть до разрушения) для валидации конструкции.
Далее МКМ осуществляет инжиниринг оснастки и оборудования.
Это включает:
МКМ взаимодействует напрямую с производителями оборудования, чтобы внести необходимые изменения или выбрать оптимальную конфигурацию.
Благодаря опыту в инженерии композитов, МКМ задаёт правильные технические параметры: требу
В части сварки компания обеспечивает подбор режимов ИК-сварки, разработку программ управления для станка, а также проектирует систему контроля качества (например, определяет точки и частоту отбора образцов для разрушающих испытаний, методики контроля герметичности).
Это включает:
- разработку конструкции пресс-форм для литья колб,
- проектирование спецоснастки для сварочных станций (например, сменных захватов под нужный диаметр баллона),
- адаптацию намоточных станков под требуемые параметры.
МКМ взаимодействует напрямую с производителями оборудования, чтобы внести необходимые изменения или выбрать оптимальную конфигурацию.
Благодаря опыту в инженерии композитов, МКМ задаёт правильные технические параметры: требу
- Требуемое натяжение нити при намотке,
- схемы укладки слоёв композита, температуры и время отверждения, и т.д.
В части сварки компания обеспечивает подбор режимов ИК-сварки, разработку программ управления для станка, а также проектирует систему контроля качества (например, определяет точки и частоту отбора образцов для разрушающих испытаний, методики контроля герметичности).
На этапе запуска производства МКМ берёт на себя интеграцию и наладку оборудования. Интегратор координирует монтаж всех линий:
Производится стыковка аппаратного и программного обеспечения, чтобы все узлы работали синхронно.
После монтажа проводится пусконаладка:
МКМ готовит полный комплект технологической документации:
Это существенно упрощает сертификацию продукта и дальнейшую эксплуатацию линии.
- литейной,
- сварочной,
- намоточной,
- испытательной – на площадке заказчика.
Производится стыковка аппаратного и программного обеспечения, чтобы все узлы работали синхронно.
После монтажа проводится пусконаладка:
- калибровка режимов,
- обучение персонала заказчика работе на новых станциях,
- запуск пробной партии.
МКМ готовит полный комплект технологической документации:
- технологические инструкции,
- карты контроля,
- программы испытаний,
- регламенты техобслуживания оборудования.
Это существенно упрощает сертификацию продукта и дальнейшую эксплуатацию линии.
Фактически, заказчик получает от МКМ не просто оборудование, а налаженный технологический процесс с подтвержденным качеством продукции.
Наконец, в рамках долгосрочного сотрудничества МКМ обеспечивает сопровождение и поддержку.
В эту функцию входит:
Кроме того, по мере развития требований рынка МКМ помогает масштабировать производство (например, добавить ещё одну линию для увеличения объёмов или освоить выпуск баллонов другого размера).
Таким образом, МКМ выполняет роль единого ответственного центра, закрывая все вопросы внедрения новой технологии – от идеи до стабильного выпуска продукции.
В эту функцию входит:
- консультационная поддержка по вопросам эксплуатации и обслуживания линий,
- оперативная помощь в случае сбоев,
- поставка запасных частей и обновление программного обеспечения по мере необходимости.
Кроме того, по мере развития требований рынка МКМ помогает масштабировать производство (например, добавить ещё одну линию для увеличения объёмов или освоить выпуск баллонов другого размера).
Таким образом, МКМ выполняет роль единого ответственного центра, закрывая все вопросы внедрения новой технологии – от идеи до стабильного выпуска продукции.
Этапы производства водородных баков IV типа с интеграцией МКМ
1. Подготовка и формование лайнера
МКМ интегрирует участок изготовления внутренней оболочки бака (лайнера) из HDPE или PA, включая:
МКМ интегрирует участок изготовления внутренней оболочки бака (лайнера) из HDPE или PA, включая:
- автоматизированную подачу сырья;
- экструзионно-выдувное или ротационное формование;
- роботизированный контроль геометрии и толщины стенки;
- чистовую обработку торцев под установку фитингов.
2. Поверхностная подготовка лайнера
Перед намоткой лайнер проходит:
Перед намоткой лайнер проходит:
- плазменную или коронную обработку для улучшения адгезии смолы;
- автоматизированную очистку и удаление статического заряда;
- проверку целостности стенки.
3. Намотка композитного слоя
МКМ интегрирует высокоточные станки для намотки углеродного или арамидного волокна по схеме, заданной ЧПУ:
МКМ интегрирует высокоточные станки для намотки углеродного или арамидного волокна по схеме, заданной ЧПУ:
- использование сухих препрегов или технологии wet winding;
- поддержание натяжения волокна в заданном диапазоне;
- автоматическая смена схемы намотки (геодезическая, перекрестная, локальное усиление).
4. Термоотверждение композитной оболочки
Бак поступает в автоклав или промышленную печь, где МКМ настраивает:
Бак поступает в автоклав или промышленную печь, где МКМ настраивает:
- автоматическое управление температурой и давлением;
- многоступенчатый профиль нагрева и охлаждения;
- синхронизацию работы с линией намотки для поточного производства.
5. Обработка торцев и установка фитингов
После отверждения бак подвергается:
После отверждения бак подвергается:
- обрезке излишков композита на CNC-станке;
- сверловке посадочных зон под фитинги;
- монтажу металлических элементов с контролем момента затяжки;
- герметизации соединений.
6. Испытания и контроль качества
МКМ интегрирует на линии комплекс тестов:
МКМ интегрирует на линии комплекс тестов:
- гидростатические и пневматические испытания до 1050 бар;
- проверку на утечки гелиевым или водородным течеискателем;
- циклические испытания (заправка/разрядка) до 10 000 циклов;
- ультразвуковую или рентгеновскую дефектоскопию.
7. Маркировка, упаковка и отгрузка
На бак наносятся:
Далее бак проходит упаковку и отправляется заказчику или на сборочную линию OEM.
На бак наносятся:
- индивидуальный QR-код;
- серийный номер;
- дата производства и параметры эксплуатации.
Далее бак проходит упаковку и отправляется заказчику или на сборочную линию OEM.
Международная технологическая кооперация
Одним из ключевых факторов успеха МКМ как интегратора является тесное международное сотрудничество с ведущими технологическими партнёрами. Инфраструктура водородной отрасли развивается по всему миру, и MКM активно привлекает лучшие зарубежные решения для своих проектов.
В частности, компания сотрудничает с корейско-китайскими производителями оборудования и компонентов, специализирующимися на водородных технологиях. MP Sonic и МКМ обладают уникальным опытом в создании установок инфракрасной сварки, намоточных машин и другого высокоточного оборудования для баллонов. Благодаря прямым контактам с производителями, MКM интегрирует в проекты отечественных заказчиков передовое оснащение, проверенное на мировом рынке.
Коллаборация не ограничивается закупкой станков – ведётся активный обмен знаниями. Специалисты МКМ изучают опыт зарубежных коллег, перенимают лучшие практики настройки процессов, совместно разрабатывают улучшения.
Например, сотрудничество с азиатскими производителями полиамидного сырья и углеволокна позволяет получать материалы с оптимальными свойствами для конкретных задач.
Одновременно MКM взаимодействует с европейскими и североамериканскими компаниями, занимающимися стандартизацией и сертификацией водородного оборудования, чтобы проекты соответствовали международным нормам.
Такая глобальная кооперация обеспечивает заказчикам МКМ доступ к самому современному уровню технологий. В результате создаваемые производства баллонов IV типа выгодно сочетают в себе мировые достижения (в оборудовании, материалах, методиках) и локальную инженерную экспертизу MКM, адаптированную под конкретные условия и требования.
В частности, компания сотрудничает с корейско-китайскими производителями оборудования и компонентов, специализирующимися на водородных технологиях. MP Sonic и МКМ обладают уникальным опытом в создании установок инфракрасной сварки, намоточных машин и другого высокоточного оборудования для баллонов. Благодаря прямым контактам с производителями, MКM интегрирует в проекты отечественных заказчиков передовое оснащение, проверенное на мировом рынке.
Коллаборация не ограничивается закупкой станков – ведётся активный обмен знаниями. Специалисты МКМ изучают опыт зарубежных коллег, перенимают лучшие практики настройки процессов, совместно разрабатывают улучшения.
Например, сотрудничество с азиатскими производителями полиамидного сырья и углеволокна позволяет получать материалы с оптимальными свойствами для конкретных задач.
Одновременно MКM взаимодействует с европейскими и североамериканскими компаниями, занимающимися стандартизацией и сертификацией водородного оборудования, чтобы проекты соответствовали международным нормам.
Такая глобальная кооперация обеспечивает заказчикам МКМ доступ к самому современному уровню технологий. В результате создаваемые производства баллонов IV типа выгодно сочетают в себе мировые достижения (в оборудовании, материалах, методиках) и локальную инженерную экспертизу MКM, адаптированную под конкретные условия и требования.
Заключение
Технологии производства водородных баллонов IV типа сегодня находятся на переднем крае инженерии материалов и оборудования. Применение специального полиамида для внутренней колбы и углеволокна для намотки позволило добиться исключительно высоких характеристик – баллоны выдерживают давление до 700 бар, оставаясь при этом лёгкими и устойчивыми к воздействию окружающей среды.
Однако достижение таких результатов стало возможным только при внедрении передовых производственных процессов: инфракрасной сварки пластиковых колб, тонкой настройки параметров («окна процесса») и всеобъемлющего контроля качества на каждом этапе. В статье мы рассмотрели, как эти технологии реализуются на практике – от подбора материала и метода сварки до организации автоматической линии и проверки каждого сварного шва.
Компания МКМ успешно сочетает инженерную строгость с инновационным подходом, выступая интегратором полного цикла в сфере водородной инфраструктуры. Благодаря опоре на международный опыт и собственную экспертизу, MКM предоставляет заказчикам решения, которые соответствуют высочайшим мировым стандартам. Современное оборудование и налаженные процессы производства баллонов IV типа, внедряемые при участии MКM, позволяют выпускать продукцию с гарантированным качеством и безопасностью.
Это вносит важный вклад в развитие водородной энергетики – создаётся надежная основа для хранения и транспортировки водорода, что приближает нас к более экологичной и эффективной энергетической системе. MКM демонстрирует пример успешной интеграции технологий, укрепляя статус лидера в области инженерных решений для водородной отрасли и вдохновляя дальнейший прогресс в этой динамичной сфере.
