УЗ-сварка PEEK и термопластичных композитов

Почему термопластичные композиты требуют отдельного подхода к соединению

Термопластичные композиты интересны промышленности по трём причинам: они позволяют снижать массу конструкции, ускорять производство и использовать сварку как альтернативу части клеевых и механических операций. Для высоконагруженных изделий этого недостаточно само по себе: важна не только возможность соединить детали, но и способность повторять качество соединения в серии.

В термопластичных ПКМ углеродное волокно задаёт прочность и жёсткость, а сварочное соединение формируется за счёт матрицы. Поэтому ультразвуком сваривается не само углеродное волокно, а термопластичная матрица в зоне контакта. Это принципиальный момент: качество шва определяется не “мощностью ультразвука вообще”, а тем, как энергия вводится в конкретный материал, конкретную геометрию и конкретную зону контакта.

Для МетКомМаш это означает, что задача не сводится к подбору аппарата. В реальном проекте нужно одновременно учитывать материал, толщину пакета, ориентацию армирования, площадь контакта, геометрию сонотрода, жёсткость оснастки, режимы сварки, траекторию робота и критерии контроля.

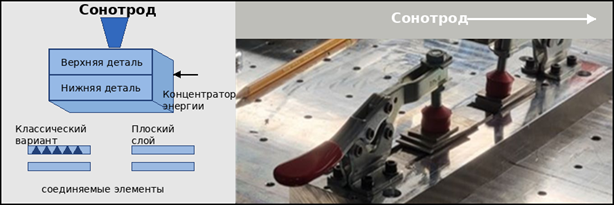

Схема ультразвуковой сварки и пример тестовой оснастки. Практическая задача заключается не только в подводе энергии, но и в управляемом контакте инструмента с деталью, жёсткости фиксации и стабильности траектории. Адаптировано для публикации МетКомМаш.

Что происходит в зоне шва

При ультразвуковой сварке сонотрод передаёт в деталь высокочастотные механические колебания. Под действием колебаний и прижима в зоне контакта возникает локальный нагрев. Термопластичная матрица размягчается или плавится, затем при удержании под давлением формируется сварное соединение.

Профильные исследования описывают процесс как последовательность трёх стадий: контакт и нарастание усилия, фаза колебаний с тепловыделением, затем консолидация при охлаждении под давлением. В промышленных проектах каждая из этих стадий должна быть управляемой. Ошибка на входе в шов, в фазе тепловложения или на охлаждении может привести к непровару, пористости, выдавливанию матрицы, расслоению или нестабильной прочности.

Ключевая инженерная логика проста: чем выше требования к изделию, тем меньше места для “режимов по умолчанию”. Для PEEK, CF/PEEK и других высокотемпературных термопластичных композитов режим должен подбираться под конкретную структуру материала и геометрию соединения.

Энергетические концентраторы: зачем они нужны

Одним из способов управлять местом и интенсивностью тепловыделения являются энергетические концентраторы. Это элементы или слои материала в зоне соединения, которые помогают сконцентрировать нагрев именно на сварочном интерфейсе. Они могут иметь традиционную геометрию, например треугольную, либо быть плоскими слоями термопластичной матрицы.

Для производства важен не сам термин, а практический смысл: энергетический концентратор помогает сделать нагрев предсказуемым. Однако его форма и толщина влияют на течение расплава, осадку соединения, риск перегрева и стабильность шва. В отдельных сценариях сварка возможна и без энергетического концентратора, но тогда резко возрастает значение оснастки, прижима, контроля амплитуды и мониторинга процесса.

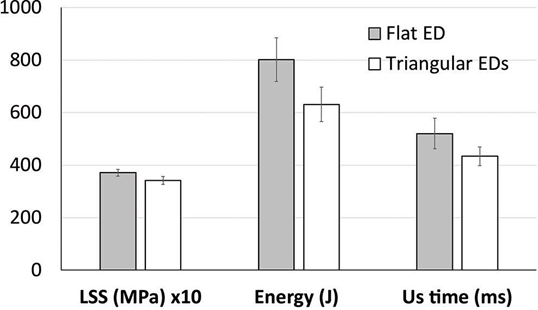

Рисунок 1. Прочность на сдвиг при нахлёсте, энергия сварки и время колебаний для образцов CF/PPS с плоскими и треугольными энергетическими концентраторами. Источник: профильное исследование по ультразвуковой сварке термопластичных композитов.

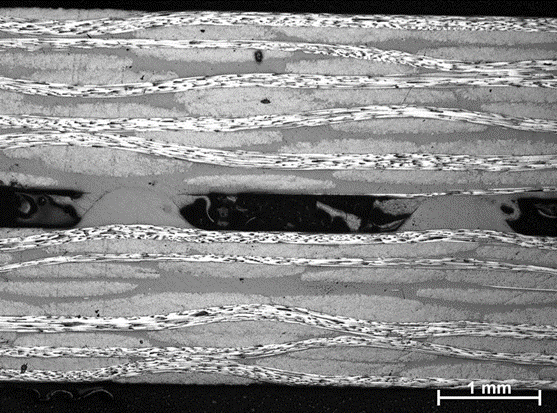

Рисунок 2. Поперечное сечение зоны сварки: плавление вершины энергетического концентратора и выдавливание смолы в стороны на начальной стадии процесса. Источник: профильное исследование по УЗ-сварке термопластичных композитов.

Практический вывод для МетКомМаш: энергетический концентратор, если он применяется, должен проектироваться вместе с материалом, сонотродом и оснасткой. Его нельзя рассматривать как второстепенную прокладку. Это элемент технологической системы, влияющий на качество и повторяемость шва.

Параметры процесса: усилие, амплитуда, время и охлаждение

Основные параметры фазы колебаний - сварочное усилие, амплитуда и время воздействия. Частота обычно задана конкретной ультразвуковой системой, а вот усилие, амплитуда, время, энергия и перемещение сонотрода требуют технологической настройки.

Высокие значения усилия и амплитуды ускоряют тепловыделение. Низкие значения дают более мягкий и длительный процесс, но увеличивают зону термического влияния. Для полукристаллических термопластов, включая PPS и PEEK-семейство материалов, важна не только прочность соединения, но и структура матрицы после охлаждения. Степень кристалличности в зоне шва может зависеть от режима нагрева, охлаждения и деформаций, возникающих во время сварки.

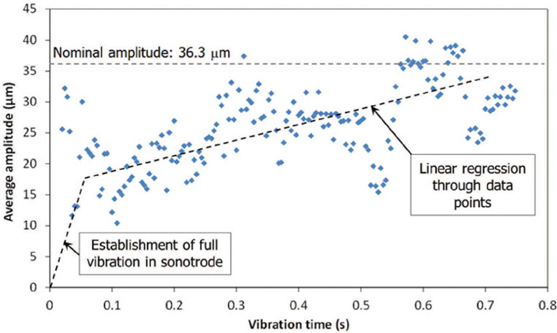

Рисунок 3. Оценка амплитуды колебаний, реально передаваемой верхнему соединяемому элементу при ультразвуковой сварке композитов. График показывает, что номинальная амплитуда системы не всегда равна фактическому воздействию на материал. Источник: профильное исследование.

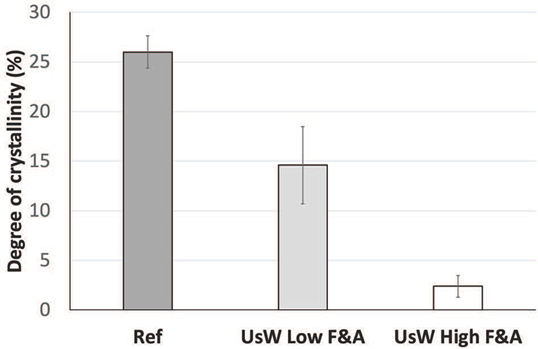

Рисунок 4. Степень кристалличности в сварной линии при разных сочетаниях усилия и амплитуды. Для полукристаллических матриц режим охлаждения и деформации в зоне шва являются частью инженерной настройки процесса. Источник: профильное исследование.

Поэтому режим нельзя выбирать только по мощности. В реальной ячейке нужно понимать, какая часть энергии доходит до зоны контакта, как ведёт себя пакет материала, не теряется ли контакт между сонотродом и деталью, как работает фиксация и насколько стабилен процесс от цикла к циклу.

Мониторинг процесса: почему важны мощность и перемещение

Одно из сильных свойств ультразвуковой сварки - возможность мониторить процесс в реальном времени. В современных системах можно отслеживать мощность, энергию, перемещение сонотрода, усилие и другие параметры. Эти данные позволяют не только подобрать технологическое окно, но и связывать поведение процесса с качеством будущего соединения.

Профильные исследования показывают, что изменение мощности и перемещения сонотрода отражает стадии процесса: нагрев, начало плавления, течение расплава, формирование качественного шва и последующий риск перегрева. Для МетКомМаш это принципиально: промышленная ячейка должна быть не просто автоматизированной, а диагностируемой. Иначе повторяемость будет зависеть от удачи, а удача в производстве - самый дорогой поставщик.

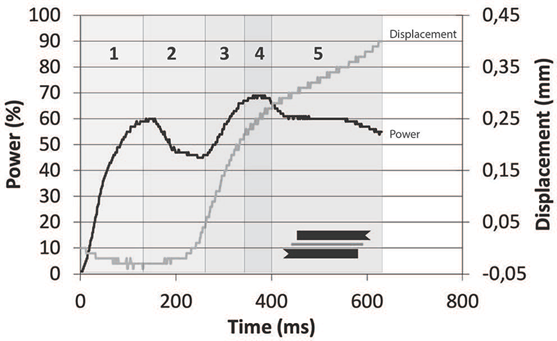

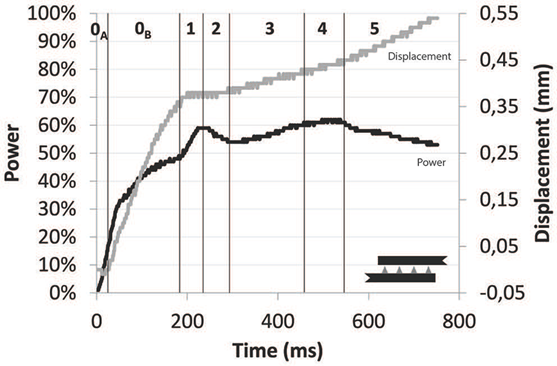

Рисунок 5. Кривые мощности и перемещения при ультразвуковой сварке с плоским энергетическим концентратором. На графике выделяются стадии процесса, связанные с нагревом, плавлением, течением и формированием шва. Источник: профильное исследование.

Для промышленной интеграции это означает, что в проекте нужно заранее определить, какие параметры считаются контрольными, какие отклонения допустимы и какие данные будут использоваться для подтверждения стабильности процесса.

От точки к траектории: последовательная и непрерывная сварка

В лабораторной постановке ультразвуковая сварка часто рассматривается как статическая операция на небольшой площади. Для реальных изделий этого недостаточно. Конструкции сложной геометрии требуют либо последовательной сварки множества точек, либо непрерывного перемещения инструмента вдоль линии шва.

Последовательная многоточечная сварка может быть альтернативой части механического крепежа: в таком соединении нет отверстий в композитном ламинате, а значит меньше риск локального ослабления детали. При этом проектирование многоточечного соединения остаётся инженерной задачей: важны расстояния между точками, направление нагрузки, геометрия нахлёста и контроль качества каждой точки.

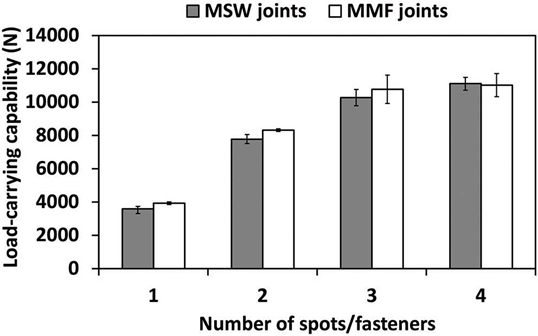

Рисунок 7. Сравнение несущей способности многоточечных ультразвуково сваренных соединений и механически скреплённых соединений на образцах CF/PPS. Источник: профильное исследование.

Непрерывная ультразвуковая сварка сложнее. При движении сонотрода разные участки зоны контакта находятся на разных стадиях нагрева и плавления. Поэтому процесс становится чувствительным к форме энергетического концентратора, входу и выходу из шва, скорости движения, усилию, углу инструмента, фиксации и охлаждению.

Промышленные референсы подтверждают ту же логику: непрерывная ультразвуковая сварка переводится в формат роботизированного процесса, где сварочный end-effector устанавливается на промышленный робот KUKA и работает по управляемой траектории. В одном из профильных демонстраторов такая система была реализована на базе KUKA QUANTEC KR210 с внешней 7-й осью; для устойчивости процесса контролировались положение инструмента, давление и сварочная мощность, а данные использовались для встроенного контроля качества.

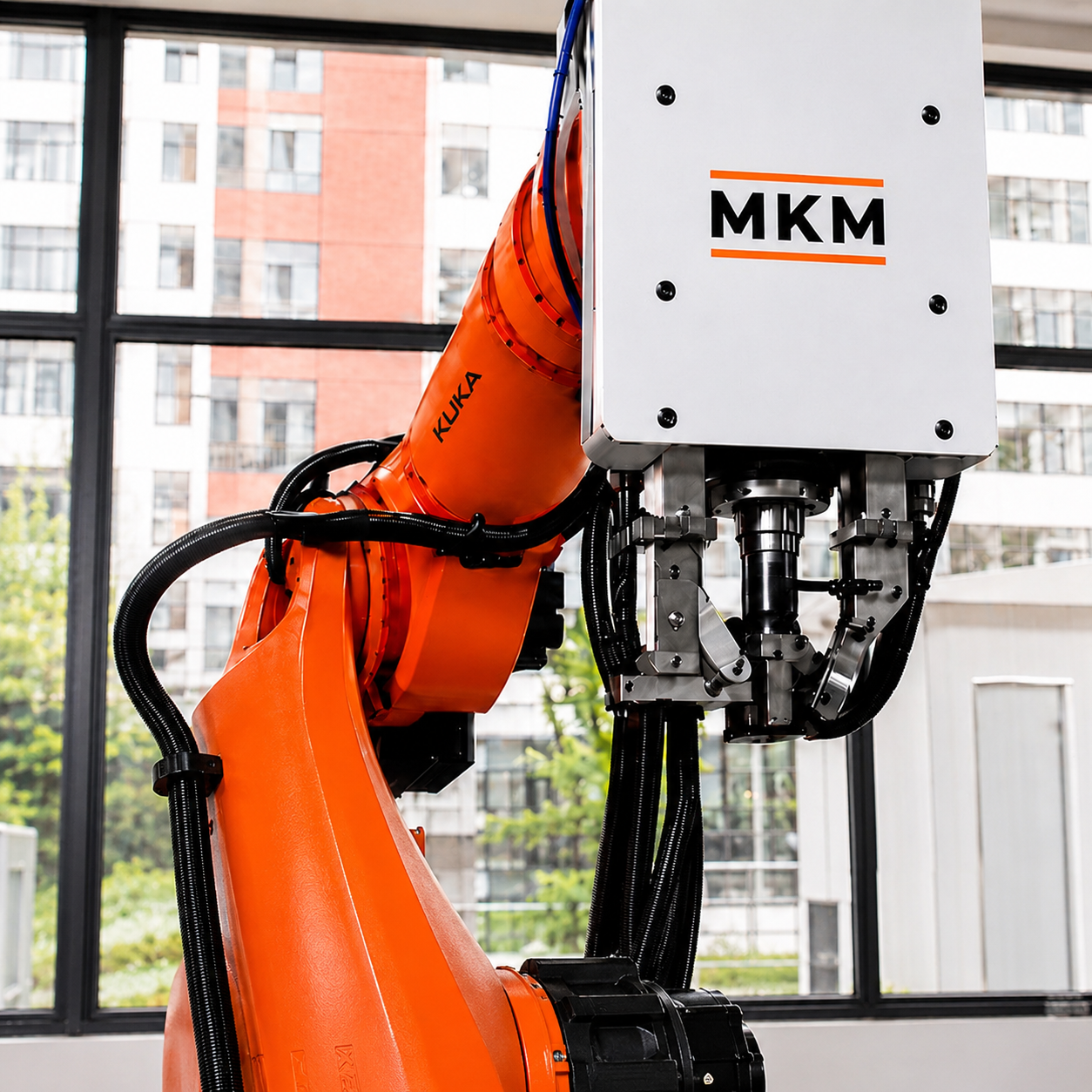

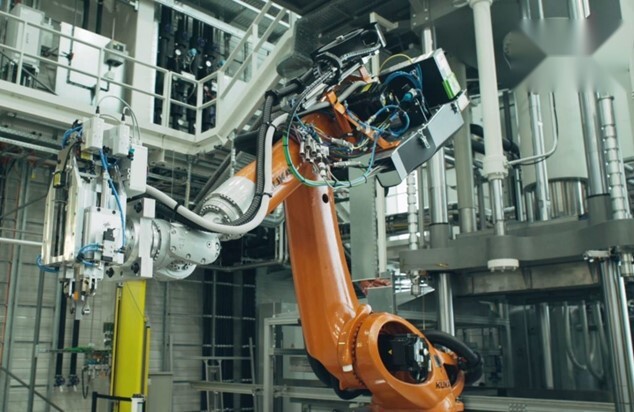

Рисунок 8. Роботизированная система непрерывной ультразвуковой сварки термопластичных композитов: сварочный end-effector установлен на промышленный робот KUKA QUANTEC KR210 с внешней 7-й осью. Такой пример показывает переход от отдельной операции к управляемой траектории, где важны не только ультразвуковая система, но и робот, оснастка, позиционирование и контроль параметров процесса.

Рисунок 9. Пример краевых дефектов при непрерывной ультразвуковой сварке. В практике настройки начало и завершение траектории требуют отдельного внимания: именно на этих участках могут возникать расслоение, перегрев или неполное соединение. Адаптировано для публикации МетКомМаш.

Дефектология: что нужно видеть до запуска в серию

На стадии технологической отработки важно оценивать не только факт образования шва, но и воспроизводимость. Для этого анализируют непровар, локальную пористость, перегрев матрицы, расслоение, выдавливание волокон, нестабильность кромки, неоднородность по длине шва и различие результата между образцами.

Такие дефекты не обязательно означают, что технология неприменима. Они означают, что процесс нужно доводить: менять усилие, амплитуду, скорость, время воздействия, геометрию сонотрода, жёсткость оснастки, вход и выход из траектории, условия охлаждения и критерии контроля.

если не хватает энергии или давления - возникает риск неполного соединения;
если тепловложение избыточно - возможны деградация матрицы, пористость и расслоение;
если оснастка недостаточно жёсткая - часть энергии уходит из зоны шва;
если старт и остановка траектории не настроены - возникают краевые дефекты;
если геометрия сонотрода не соответствует детали - процесс становится нестабильным.

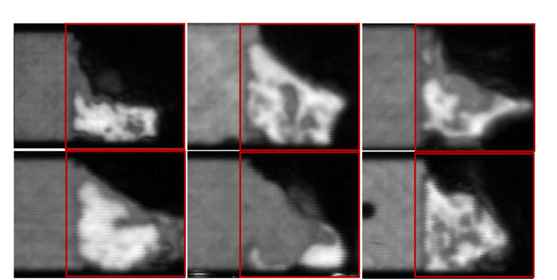

Рисунок 10. Результаты неразрушающего контроля после ультразвуковой сварки. Такие изображения помогают увидеть зоны частичного соединения и неоднородность шва, а затем скорректировать режим, оснастку и траекторию. Адаптировано для публикации МетКомМаш.

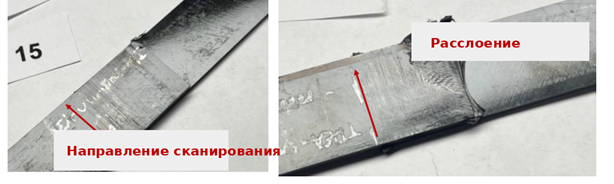

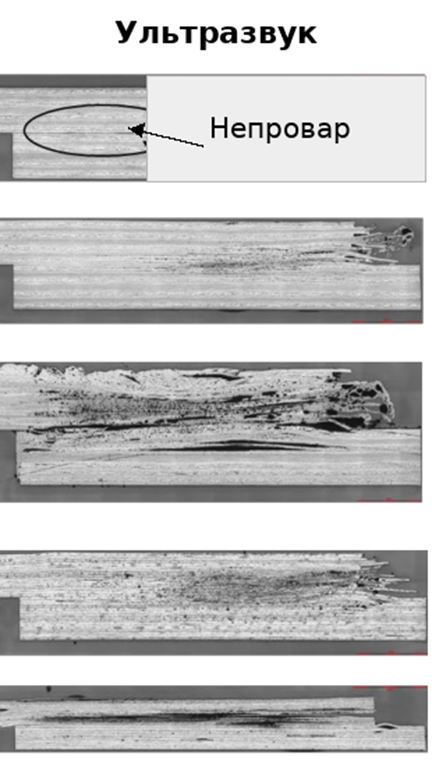

Рисунок 11. Примеры дефектов, выявляемых на стадии отработки процесса: непровар, локальная неоднородность структуры, признаки перегрева и нарушения кромки. Дефектология здесь является не поводом отказаться от технологии, а инструментом доводки до стабильного режима. Адаптировано для публикации МетКомМаш.

Реальная ценность появляется тогда, когда процесс становится воспроизводимым: дефекты описаны, причины понятны, режимы отработаны, траектория стабильна, а качество подтверждается контролем и испытаниями.

Разнородные композиты: отдельная зона развития

Отдельный перспективный сценарий - соединение термопластичных и термореактивных композитов. Для этого термореактивную деталь предварительно делают “свариваемой” за счёт термопластичного связующего слоя на соединяемой поверхности. Затем этот слой может быть сварен с термопластичным композитом.

Инженерная проблема здесь очевидна: температура сварки термопластичной матрицы может быть выше допустимой температуры для термореактивного материала. Преимущество ультразвуковой сварки состоит в очень коротком времени нагрева. Это снижает риск термической деградации соседних зон, если процесс правильно настроен.

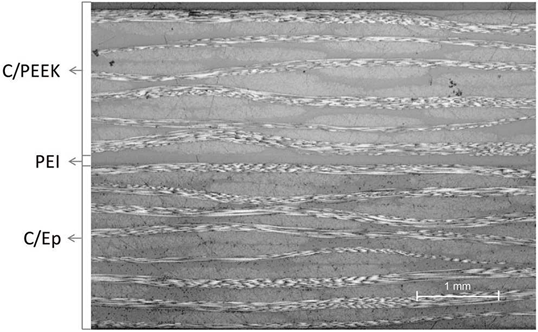

Рисунок 12. Поперечное сечение ультразвуково сваренного соединения CF/PEEK с углерод-эпоксидным композитом через термопластичный связующий слой. Источник: профильное исследование.

Для МетКомМаш это направление интересно как часть более широкой задачи: не заменить все существующие методы соединения одной технологией, а корректно определить, где ультразвук даёт преимущество по времени, чистоте процесса, автоматизации, снижению крепежа и качеству сборки.

Роль МетКомМаш: от режима сварки к производственной ячейке

МетКомМаш работает на стыке промышленной автоматизации, роботизации, ультразвуковой сварки и интеграции производственных линий. В проектах по термопластичным композитам компания выступает как инженерный технологический партнёр, а не как поставщик отдельного узла.

В нашей логике проект начинается не с выбора оборудования, а с вопроса: какую задачу должен решить процесс. Это может быть снижение массы конструкции, повышение полезной нагрузки, увеличение дальности или времени работы изделия, сокращение ручных операций, рост объёма выпуска или переход к более технологичной сборке деталей сложной геометрии.

В одной из технологических конфигураций МетКомМаш используется промышленный робот, ультразвуковая система высокой мощности, специализированная оснастка и централизованная логика управления технологическим циклом. Такая архитектура позволяет переходить от опытного шва на образце к управляемой производственной ячейке.

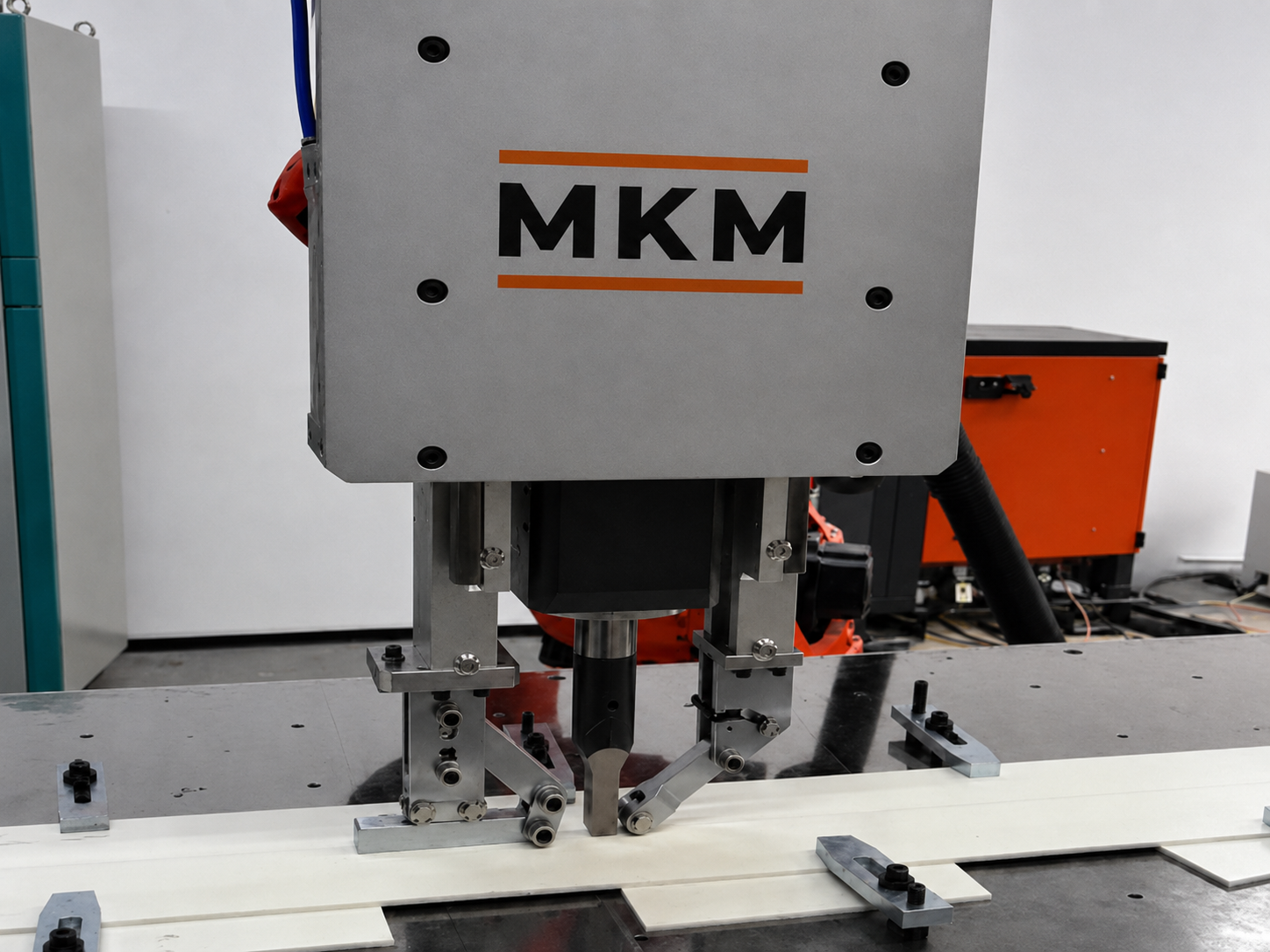

Рисунок 13. Участок настройки роботизированного ультразвукового процесса. Для стабильного результата критичны геометрия сонотрода, жёсткость оснастки, фиксация детали и корректный подбор режима. Иллюстрация: МетКомМаш.

Рисунок 14. Сравнение уровней мощности и длительности процесса для разных методов сварки термопластичных композитов. Для ультразвуковой сварки возможны как короткие высокоамплитудные циклы, так и более мягкие режимы с увеличенным временем воздействия. Адаптировано по профильным техническим материалам.

Длительность цикла сварки в конкретной конфигурации МетКомМаш определяется не только временем ультразвукового воздействия. Это цикл всей связки: робот, ультразвуковая система, траектория, оснастка, фиксация, технологический режим и логика операции. Именно поэтому при оценке проекта нужно смотреть не на один параметр, а на всю производственную архитектуру.

Ультразвуковой раскрой карбона и препрегов: отдельная производственная задача

Ультразвук в композитном производстве применяется не только для сварки. Вторая самостоятельная задача - ультразвуковой раскрой карбонового полотна, сухих углеродных тканей и препрегов до формования, выкладки или дальнейшей сборки изделия.

Карбоновые материалы чувствительны к качеству кромки, поведению волокон и стабильности геометрии заготовки. Если рез нестабилен, производство получает дополнительные потери: ручную доработку, отклонения размеров, риск дефектов и снижение повторяемости. Ультразвуковой нож снижает сопротивление резанию и помогает получить более контролируемую линию реза по сравнению с рядом традиционных механических операций.

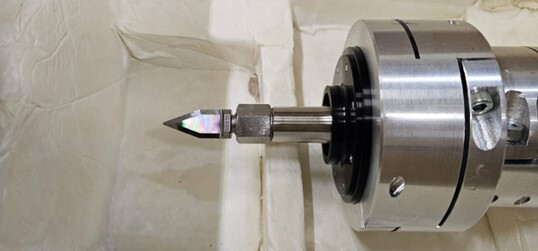

Рисунок 15. Ультразвуковой режущий инструмент для работы с карбоновыми материалами. Для стабильного раскроя важны геометрия инструмента, частота, амплитуда, подача и фиксация материала. Иллюстрация: МетКомМаш.

Выбор архитектуры зависит от задачи. Для плоского раскроя карбонового полотна, сухих тканей, препрегов, рулонных и листовых материалов часто достаточно 3-осевой системы. Если требуется сложная пространственная траектория, работа с формообразующей оснасткой, изменение угла инструмента или совмещение раскроя со сваркой и контролем, рациональнее рассматривать 6-осевой робот.

Как МетКомМаш подходит к внедрению

Задача МетКомМаш - перевести запрос заказчика из формулировки “нужна УЗ-сварка PEEK” или “нужно резать карбон” в инженерно реализуемую концепцию. Для этого мы последовательно проверяем применимость технологии к материалу, детали и производственной логике.

анализируем материал, структуру армирования, толщину пакета и геометрию соединения;
определяем, нужен ли энергетический концентратор и каким должен быть сценарий тепловложения;
проектируем оснастку, схему фиксации и контакт инструмента с деталью;
подбираем режимы сварки или раскроя: усилие, амплитуду, скорость, время, охлаждение;
строим роботизированную траекторию и логику входа/выхода из шва;
готовим испытательные образцы и программу контроля;
интегрируем ультразвук с роботом, CNC-системой или производственной линией;
доводим решение до запуска и поддержки в эксплуатации.

Такой подход особенно важен для авиационных, транспортных, автомобильных, медицинских и технических изделий, где одновременно важны снижение массы, повторяемость, контроль качества и рост производительности.

Короткие ответы для инженеров

— Что такое УЗ-сварка PEEK?

Это способ соединения деталей из PEEK или термопластичных композитов на его основе за счёт локального воздействия высокочастотных механических колебаний. Тепло формируется в зоне контакта, матрица размягчается, после чего под давлением образуется сварное соединение.

— Можно ли сваривать углеволокно ультразвуком?

Ультразвуком сваривают не само углеродное волокно, а термопластичную матрицу композита. Если углеволокно находится в матрице PEEK или другого свариваемого термопласта, ультразвуковая сварка может быть применима после технологической проверки.

— Что важнее: мощность или режим?

Мощность важна, но сама по себе ничего не гарантирует. Качество определяют усилие, амплитуда, время, энергия, перемещение, оснастка, геометрия сонотрода, фиксация детали, траектория и контроль процесса.

— Нужны ли испытания перед внедрением?

Да. Для промышленного запуска требуется технологическая отработка на конкретном материале и конкретной детали. Универсальных режимов, которые одинаково работают в любой задаче, не существует.

— Чем МетКомМаш полезен в таких проектах?

МетКомМаш помогает не просто подобрать оборудование, а разработать технологическое решение: проверить применимость ультразвука, выбрать архитектуру ячейки, разработать оснастку, параметры процесса, критерии контроля и довести систему до запуска.

Заключение

Ультразвуковая сварка термопластичных композитов - перспективная технология не потому, что она “быстрая” или “современная”. Её ценность появляется тогда, когда процесс становится воспроизводимым и управляемым: дефекты понятны, режимы отработаны, траектория стабильна, оснастка держит геометрию, а качество подтверждается контролем и испытаниями.

Для МетКомМаш ультразвуковая сварка PEEK, CF/PEEK и других термопластичных ПКМ - это не отдельная операция, а часть производственной системы. В ней должны быть связаны материал, инструмент, сонотрод, оснастка, робот, параметры процесса, мониторинг и критерии приёмки. Только в такой постановке технология может перейти из демонстрации в промышленное применение.

Если вашему производству нужна УЗ-сварка PEEK, роботизированная УЗ-сварка композитов, настройка непрерывной УЗ-сварки, ультразвуковой раскрой карбонового полотна или раскрой препрегов, МетКомМаш может подготовить инженерную концепцию решения под материал, геометрию изделия, требуемый объём выпуска и текущий производственный процесс.
