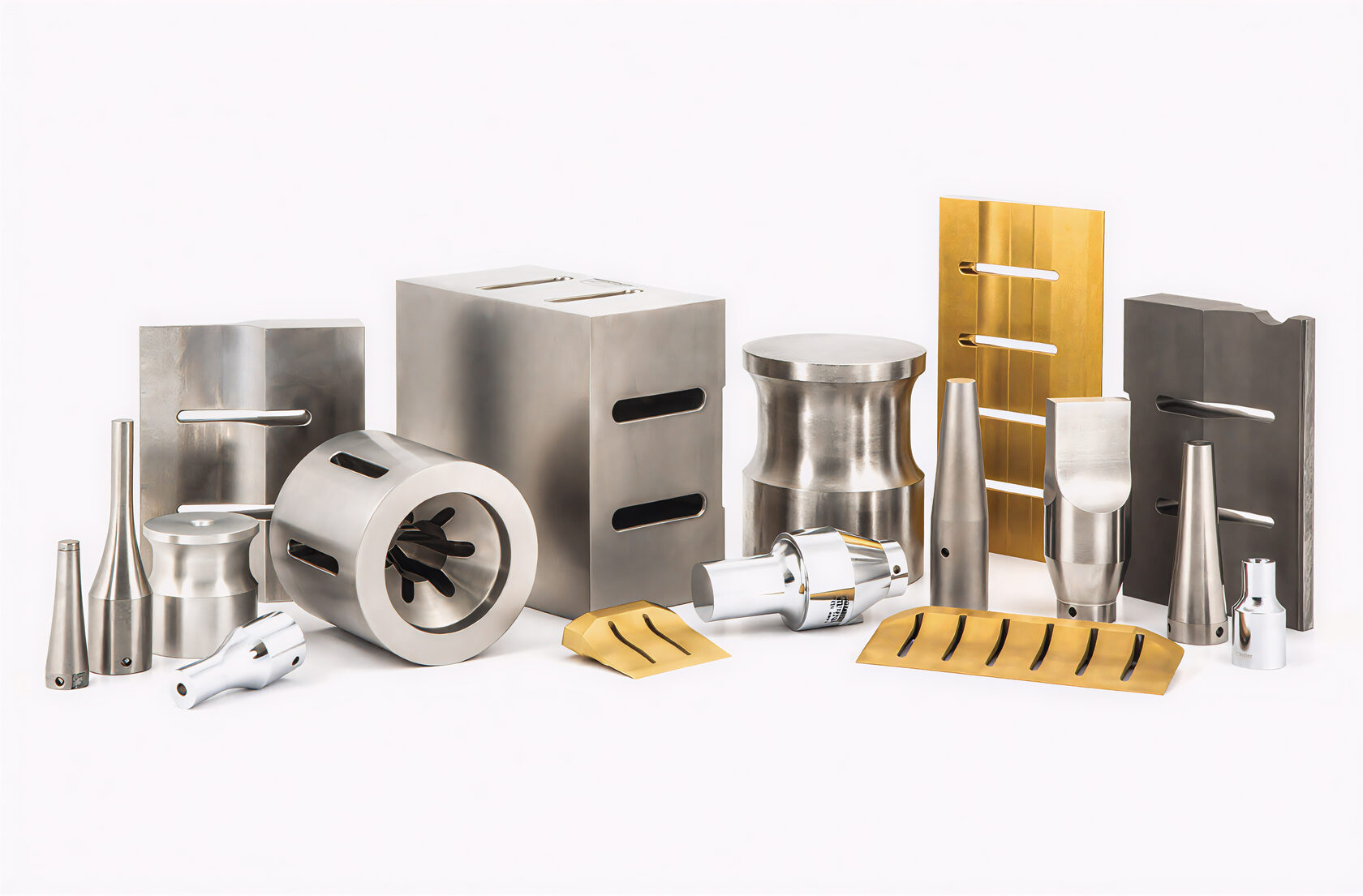

Профессиональное проектирование и изготовление сонотродов для ультразвуковой сварки

MKM (МетКомМаш) – системный интегратор с более чем 15-летним опытом проектирования и производства ультразвукового сварочного инструмента.

Мы профессионально создаем сонотроды (ультразвуковые ножи) для оборудования любых марок, включая Branson и MP Sonic, обеспечивая их точную настройку и стабильную работу.

В этой статье раскрываются инженерные аспекты разработки сонотродов и объясняется, почему при выборе, где именно купить сонотрод, важен квалифицированный подход.

Сонотрод является ключевым элементом системы ультразвуковой сварки. Это не просто металлическая деталь определённой формы – он представляет собой резонансный узел, рассчитанный под конкретную частоту и требуемую амплитуду колебаний.

Надёжное проектирование такого сложного технического элемента невозможно без глубокого понимания его физики. Необходимо учесть множество факторов:

• резонансную частоту и длину ультразвуковой волны в материале рога,
• демпфирование (затухание колебаний) в материале,
• фазовые сдвиги волн вдоль геометрии рога,
• распределение амплитуды на рабочей поверхности и другие нюансы.

Игнорирование хотя бы одного из этих аспектов способно привести к тому, что сонотрод не будет работать должным образом.

Мировые производители ультразвукового оборудования учитывают все перечисленные факторы при разработке своих инструментов.

Например, компания Branson Ultrasonics применяет метод конечных элементов (FEM) для расчёта сонотродов и использует только высококачественные материалы (алюминиевые сплавы, титан, закалённую сталь) для их изготовления.

Такой инженерный подход обеспечивает точное соответствие инструмента заданной частоте и нагрузкам, что напрямую влияет на эффективность и ресурс работы сонотрода.

Распространённая ошибка — попытка воспроизвести форму существующего сонотрода без проведения полноценного инженерного анализа. На практике встречались случаи, когда заказчики пытались скопировать сонотрод на глаз или по чертежу, не учитывая скрытые на первый взгляд параметры.

При таком упрощённом подходе критически важные характеристики остаются вне внимания: например, небольшое отклонение длины рога может сместить его резонансную частоту на десятки или сотни герц, а другая марка материала приведёт к иному затуханию и механической прочности.

В итоге внешне похожий сонотрод может не выходить на нужную частоту резонанса, либо работать с неравномерной амплитудой по поверхности. Это проявляется в нестабильном качестве сварки: швы могут получаться то слабее, то прочнее, процесс трудно контролировать.

Более того, в неправильно спроектированном (скопированном) сонотроде обычно возникают избыточные напряжения – результат несогласованных колебаний и локальных концентраций напряжений. Такой инструмент подвержен быстрым усталостным трещинам и часто ломается после непродолжительной эксплуатации.

Только точный расчёт и настройка обеспечат правильное резонансное поведение инструмента и равномерную передачу ультразвуковой энергии в зону сварки.

Практика показывает, что стоимость инженерного анализа окупается многократно за счёт стабильной работы ультразвукового узла и отсутствия внеплановых простоев из-за поломок рога.

Компания МетКомМаш профессионально занимается проектированием и изготовлением сонотродов более 15 лет.

Наш инженерный подход включает полный цикл разработки – от расчёта резонансных параметров и моделирования волновых процессов до компьютерного FEM-анализа прочности и колебательных режимов.

При проектировании мы используем технологии и методы мировых лидеров (Branson Ultrasonics, MP Sonic), адаптируя лучшие практики под задачи конкретного клиента. Каждый сонотрод проектируется с нуля под требуемую частоту (например, 20 кГц, 35 кГц и др.), амплитуду и нагрузку с учётом особенностей сварочного оборудования заказчика.

На практике МетКомМаш применяет высококачественные материалы, зарекомендовавшие себя в ультразвуковой технике. В частности, мы изготавливаем сонотроды из алюминиевого сплава Al7075-T6 (сочетающего малый вес и высокую прочность), титана и легированных сталей – выбор материала зависит от требований процесса.

Как следствие, наши сонотроды служат долго и надёжно. Правильно рассчитанный и настроенный инструмент обеспечивает стабильное качество сварки изо дня в день.

Мы накопили богатый опыт интеграции сонотродов в оборудование различных производителей. В частности, наши специалисты разрабатывают ультразвуковой сварочный инструмент, совместимый с системами Branson и MP Sonic – ведущих мировых платформ ультразвуковой сварки.

Мы хорошо знаем конструктивные стандарты этих аппаратов (посадочные размеры, резьбовые соединения, требования по частоте и т.д.), поэтому изготовленные сонотроды безупречно становятся на место штатных.

За годы работы мы реализовали проекты по адаптации сонотродов для станков Branson и MP Sonic под нестандартные задачи заказчиков, в том числе с сохранением заводской гарантии оборудования.

Одновременно мы осуществляем проектирование оригинальных ультразвуковых инструментов для новых производственных линий. Наши решения применяются в различных отраслях: фармацевтика, автопром, пищевое и промышленное упаковочное оборудование и другие.

Мы также сотрудничаем с научно-исследовательскими подразделениями (R&D), разрабатывая специализированные сонотроды под экспериментальные установки.

Универсальный профессионализм позволяет нам быстро адаптировать конструкцию под любые требования – от медицинских и фармацевтических стандартов (где важна чистота материалов и возможность стерилизации) до тяжёлых условий автопрома (где требуется повышенная прочность и ресурс инструмента).

Каждый проект мы сопровождаем до финального этапа – от создания 3D-модели до испытаний готового сонотрода на ультразвуковом оборудовании.

При необходимости наши инженеры выезжают на площадку для оптимизации настроек сварочного процесса с новым инструментом. Такой комплексный подход гарантирует, что клиент получает полностью работоспособное решение, интегрированное в его платформу Branson, MP Sonic или любую другую.

Многие клиенты обращаются к нам после неудачных попыток изготовить сонотрод самостоятельно или у непрофильных подрядчиков.

Один из показательных примеров – производственная компания, которая пыталась сэкономить и заказала копию фирменного сонотрода Branson у случайного производителя.

В результате копия сонотрода внешне выглядела аналогично оригиналу, однако сварной шов получался нестабильным, а через несколько недель эксплуатации нож и вовсе треснул.

Анализ, проведённый нашими специалистами, выявил сразу несколько ошибок:

• несоответствие резонансной частоты,
• неверный материал (недостаточно прочный сплав),
• отсутствие учета форм собственных колебаний, из-за чего часть рабочей поверхности сонотрода вибрировала не в фазе с остальной.

Проще говоря, инструмент не работал как единое целое.

После детального FEM-анализа мы полностью перепроектировали сонотрод под параметры клиента:

• скорректированы геометрия и размеры для точного соответствия частоте 20 кГц,
• усилены проблемные зоны конструкции,
• выбран другой материал (Al7075-T6 вместо дешевого аналога).

Обновленный инструмент успешно прошёл настройку и обеспечил ровный, стабильный шов без перегрева. Заказчик отметил, что после вмешательства MKM производительность линии восстановилась, а поломки сонотрода более не возникали.

Подобных случаев в нашей практике много. Они наглядно демонстрируют, что ультразвуковой нож Branson, MP Sonic или другой марки – это высокотехнологичное изделие, требующее профессионального подхода.

В то же время вложения в качественное проектирование и изготовление окупаются за счёт надёжной и предсказуемой работы ультразвуковой системы.

Создание эффективного сонотрода – это наука и инженерное искусство, которым инженеры компании МетКомМаш владеют в совершенстве.

Обращаясь к нам, вы получаете не просто деталь, а комплексное решение, рассчитанное и изготовленное под ваши задачи.

Мы гордимся репутацией надёжного партнёра и рады предложить своим клиентам ультразвуковой инструмент мирового уровня. Если перед вами стоит задача модернизировать ультразвуковую сварку или требуется купить сонотрод нестандартной конструкции, то специалисты МетКомМаш сразу готовы помочь.
