Введение
Композитные материалы на основе полимеров стремительно внедряются в высокотехнологичные отрасли – от медицины до авиастроения. Их преимущества (высокая прочность при малом весе, устойчивость к нагрузкам и средам) сделали композиты привлекательной заменой металлам.
Однако традиционные методы соединения композитов (механические крепежи, клеи) добавляют массу, требуют длительной подготовки и могут ослаблять конструкцию ввиду концентрации напряжений от отверстий под болты.
Решение предлагает ультразвуковая сварка композитов – инновационный метод неразъемного соединения. В отличие от заклепок, ультразвук позволяет сваривать термопластичные композиты в монолитную деталь, снижая вес конструкции и упрощая производство.
Например, Boeing уже рассматривает ультразвуковую сварку как замену клепке при сборке элементов из термопластичных углепластиков, чтобы снизить массу самолетов и повысить скорость их изготовления.
Однако традиционные методы соединения композитов (механические крепежи, клеи) добавляют массу, требуют длительной подготовки и могут ослаблять конструкцию ввиду концентрации напряжений от отверстий под болты.
Решение предлагает ультразвуковая сварка композитов – инновационный метод неразъемного соединения. В отличие от заклепок, ультразвук позволяет сваривать термопластичные композиты в монолитную деталь, снижая вес конструкции и упрощая производство.
Например, Boeing уже рассматривает ультразвуковую сварку как замену клепке при сборке элементов из термопластичных углепластиков, чтобы снизить массу самолетов и повысить скорость их изготовления.
Принцип метода и преимущества
Ультразвуковая сварка основана на превращении высокочастотных механических колебаний (обычно 20–40 кГц) в тепловую энергию на границе деталей. Вибрация передается через специальный инструмент – сонотрод, прижатый к деталям. За доли секунды трение разогревает материал до расплавления, после остывания образуется прочный сварной шов без клея и болтов.
Преимущества ультразвукового способа очевидны: процесс длится менее секунды, давая высокопроизводительное соединение; прочность шва близка к монолитному материалу; отсутствуют расходные материалы (клей, присадки), что экономично и экологично; процесс чистый, без дыма и пламени; легко поддается автоматизации на производственной линии. Кроме того, ультразвук нагревает только локальную зону стыка, не повреждая остальную деталь, а отсутствие дополнительных элементов (заклепок, скоб) устраняет очаги коррозии и концентрации напряжений.
Однако есть и ограничения. Ультразвуковая сварка применима главным образом к термопластичным материалам, способным многократно плавиться и застывать. Термореактивные матрицы (эпоксидные углепластики) ультразвуком напрямую сварить невозможно – они не плавятся повторно. Также метод эффективен преимущественно для нахлесточных соединений с перекрытием деталей; толщина деталей обычно ограничена ~3 мм, так как более толстые слои трудно прогреть вибрацией.
Материалы с очень высокой жесткостью или внутренним демпфированием могут частично гасить ультразвуковые колебания, препятствуя эффективному разогреву шва. Несмотря на эти вызовы, правильно подобранные параметры позволяют успешно сваривать даже трудные пластики.
Рассмотрим технологические нюансы ультразвуковой сварки для конкретных материалов: PEEK, PETG, PEEK с углеволокном и углепластик.
Преимущества ультразвукового способа очевидны: процесс длится менее секунды, давая высокопроизводительное соединение; прочность шва близка к монолитному материалу; отсутствуют расходные материалы (клей, присадки), что экономично и экологично; процесс чистый, без дыма и пламени; легко поддается автоматизации на производственной линии. Кроме того, ультразвук нагревает только локальную зону стыка, не повреждая остальную деталь, а отсутствие дополнительных элементов (заклепок, скоб) устраняет очаги коррозии и концентрации напряжений.
Однако есть и ограничения. Ультразвуковая сварка применима главным образом к термопластичным материалам, способным многократно плавиться и застывать. Термореактивные матрицы (эпоксидные углепластики) ультразвуком напрямую сварить невозможно – они не плавятся повторно. Также метод эффективен преимущественно для нахлесточных соединений с перекрытием деталей; толщина деталей обычно ограничена ~3 мм, так как более толстые слои трудно прогреть вибрацией.
Материалы с очень высокой жесткостью или внутренним демпфированием могут частично гасить ультразвуковые колебания, препятствуя эффективному разогреву шва. Несмотря на эти вызовы, правильно подобранные параметры позволяют успешно сваривать даже трудные пластики.
Рассмотрим технологические нюансы ультразвуковой сварки для конкретных материалов: PEEK, PETG, PEEK с углеволокном и углепластик.
Сварка PEEK ультразвуком: вызовы высокотемпературного полимера
PEEK (полиэфирэфиркетон) – один из самых прочных и термостойких термопластов. Его температура плавления около 343 °C, он относится к частично кристаллизующимся полимерам, что обуславливает сложности при сварке.
Основная проблема – высокий порог энергии, необходимый для расплавления PEEK. Чем выше температура плавления материала, тем больше ультразвуковой энергии требуется подвести в шов. На практике это означает применение установок повышенной мощности (например, 2000–4000 Вт) с усиленной вибрационной системой.
Кроме того, PEEK обладает высокой жесткостью, а жесткие материалы лучше проводят ультразвуковые колебания, что с одной стороны облегчает ввод энергии, но с другой – требует точной настройки, чтобы не разрушить материал локально.
Основная проблема – высокий порог энергии, необходимый для расплавления PEEK. Чем выше температура плавления материала, тем больше ультразвуковой энергии требуется подвести в шов. На практике это означает применение установок повышенной мощности (например, 2000–4000 Вт) с усиленной вибрационной системой.
Кроме того, PEEK обладает высокой жесткостью, а жесткие материалы лучше проводят ультразвуковые колебания, что с одной стороны облегчает ввод энергии, но с другой – требует точной настройки, чтобы не разрушить материал локально.
Технологические приемы
Для надежной сварки PEEK обычно используются специальные профили соединения. Часто на стыке формуют небольшой энергодиректор – выступ или гребень, концентрирующий виброэнергию на малой площади.
Этот прием особенно эффективен для высокотемпературных полукристаллических пластмасс (таких, как PEEK), позволяя быстрее разогреть узкий гребень до расплава. Исследования показывают, что наличие энергодиректора повышает прочность шва сильнее, чем даже увеличение усилия прижима или времени сварки.
Этот прием особенно эффективен для высокотемпературных полукристаллических пластмасс (таких, как PEEK), позволяя быстрее разогреть узкий гребень до расплава. Исследования показывают, что наличие энергодиректора повышает прочность шва сильнее, чем даже увеличение усилия прижима или времени сварки.
Например, при ультразвуковой сварке чистого PEEK прочность соединения с энергодиректором оказалась на 50% выше, чем при сварке без него.
Таким образом, правильная конструкция стыка критична для успеха.
Другой важный параметр – время сварки. PEEK требует достаточной продолжительности ультразвукового воздействия, чтобы расплавить объемный материал. Однако избыточное время опасно: при длительных ультразвуковых циклах (более 1 сек.) расплавленный PEEK может деградировать, образуя поры и микротрещины в шве.
Оптимумом в эксперименте стала длительность в 0,9 сек. – дальше качество снижалось. Поэтому инженеры стремятся найти баланс между подводом энергии и недопущением термического повреждения материала.
Оптимумом в эксперименте стала длительность в 0,9 сек. – дальше качество снижалось. Поэтому инженеры стремятся найти баланс между подводом энергии и недопущением термического повреждения материала.
Итого по PEEK: несмотря на высокие требования, ультразвуком можно сваривать PEEK-детали, получая прочный шов. Необходимы мощные ультразвуковые системы (чаще 20 кГц), тщательно разработанный дизайн стыка (энергодиректоры, направляющие), а также прецизионный контроль параметров процесса (амплитуда колебаний, усилие, время).
При выполнении этих условий сварной шов PEEK по прочности сопоставим с цельным материалом, без клеевых слоев и крепежа.
При выполнении этих условий сварной шов PEEK по прочности сопоставим с цельным материалом, без клеевых слоев и крепежа.
Ультразвуковая сварка PETG:
особенности прозрачного материала
PETG (полиэтилентерефталат-гликоль) – термопластичный полиэстер, широко применяемый в упаковке, медицине и 3D-печати. В отличие от PEEK, PETG – аморфный полимер с относительно невысокой температурой плавления (~220–230 °C). Эти свойства упрощают ультразвуковую сварку PETG, делая ее менее энергозатратной.
Аморфная структура означает отсутствие резкого фазового перехода – материал размягчается постепенно и равномерно, что способствует стабильному формированию шва. Кроме того, добавка гликоля устраняет проблему хрупкости, присущую обычному ПЭТ: PETG гораздо более ударопрочен и не склонен к растрескиванию при вибрации.
Аморфная структура означает отсутствие резкого фазового перехода – материал размягчается постепенно и равномерно, что способствует стабильному формированию шва. Кроме того, добавка гликоля устраняет проблему хрупкости, присущую обычному ПЭТ: PETG гораздо более ударопрочен и не склонен к растрескиванию при вибрации.
Преимущества сварки PETG
Одним из плюсов PETG является способность свариваться без помутнения материала. Обычный ПЭТ при локальном перегреве может кристаллизоваться (белеть), ухудшая прозрачность шва. PETG же не имеет ярко выраженной температуры кристаллизации и легко сваривается ультразвуком без эффекта обмеловения (albinism).
Это важно для прозрачных изделий – шов остается практически незаметным, сохраняя эстетичный вид упаковки или медицинского контейнера.
Ультразвуковая сварка PETG широко применяется для запайки блистерной упаковки, пластиковых корпусов фильтров, контейнеров для лекарств и т.п., где требуется герметичность и прозрачность соединения.
Это важно для прозрачных изделий – шов остается практически незаметным, сохраняя эстетичный вид упаковки или медицинского контейнера.
Ультразвуковая сварка PETG широко применяется для запайки блистерной упаковки, пластиковых корпусов фильтров, контейнеров для лекарств и т.п., где требуется герметичность и прозрачность соединения.
Стандартное оборудование для сварки PETG – это настольные ультразвуковые прессы частотой 20–35 кГц и мощностью 500–2000 Вт в зависимости от размеров деталей. PETG плавится легче, чем высокотемпературные пластики, поэтому зачастую можно работать на более высоких частотах (например, 35–40 кГц) для мелких швов – это дает более точную фокусировку энергии и минимальные следы на поверхности.
Важна правильная настройка амплитуды колебаний: избыточная амплитуда может вызвать разбрызгивание расплава или образование нитей, тогда как недостаточная – не прогреет шов. Как правило, для PETG требуются средние значения амплитуды (30–50 мкм), обеспечивающие прочный герметичный шов без дефектов.
Особенности технологии
- PETG чувствителен к влажности и загрязнениям, поэтому перед сваркой рекомендуется обеспечить сухость и чистоту контактируемых поверхностей.
- При нагреве свыше 260 °C материал может разлагаться, поэтому ультразвуковой цикл должен быть достаточно коротким, чтобы лишь расплавить тонкий слой и сразу прекратиться. Это легко достигается с помощью современных ультразвуковых генераторов, работающих по режиму энергии или по высоте. Как только заданная энергия введена или усадка деталей достигнута – генерация колебаний останавливается, предотвращая перегрев.
В итоге ультразвуковая сварка PETG обеспечивает прочное соединение без вспомогательных материалов и практически без изменения оптических свойств изделия, что важно для потребительской и медицинской продукции.
Сварка PEEK + CF: соединение углепластиков на термопластичной основе
Композиционный материал PEEK + CF представляет собой полиэфирэфиркетон, армированный углеродным волокном (обычно 30% волокна по массе). Это пример термопластичного углепластика: матрица из PEEK, упрочненная жесткими углеволокнами. Такой материал сочетает термостойкость и химическую инертность PEEK с высокой жесткостью и прочностью карбона. Он находит применение в аэрокосмической сфере, автомобилестроении (подкапотные детали, требующие 250 °C стойкости) и даже медицине. Но армирование существенно влияет на процесс ультразвуковой сварки.
Главная сложность – присутствие волокон. С одной стороны, углеволокно повышает модуль упругости материала, а более жесткие материалы лучше передают вибрацию к зоне шва. Практически это означает, что частично армированный PEEK может эффективнее разогреваться ультразвуком, чем неармированный – до определенной границы. Исследования отмечают, что при содержании наполнителя до ~20% сварная прочность даже растет благодаря увеличению жесткости композита.
Однако с ростом доли волокна возникает другая проблема: нехватка полимерной матрицы на контакте. Волокна сами не плавятся и не склеиваются – сцепление обеспечивают лишь расплавленные слои PEEK между ними. Если углеволокна слишком много (30–40%), в зоне шва может оказаться недостаточно расплава для полноценного слияния деталей.
Однако с ростом доли волокна возникает другая проблема: нехватка полимерной матрицы на контакте. Волокна сами не плавятся и не склеиваются – сцепление обеспечивают лишь расплавленные слои PEEK между ними. Если углеволокна слишком много (30–40%), в зоне шва может оказаться недостаточно расплава для полноценного слияния деталей.
Поэтому для PEEK-CF особое значение имеет оптимизация параметров – чтобы расплавить тонкий поверхностный слой матрицы без термоуничтожения волокна.
Инженерные приемы
Как и для чистого PEEK, при сварке композита PEEK+CF крайне полезен энергодиректор на стыке. Причем в случае композитов достаточно плоского невысокого выступа – перепад жесткости между армированным и чистым материалом делает даже плоский энергодиректор эффективным.
Один из экспериментов показал, что при ультразвуковом сваривании углеполненного PEEK с плоским энергодиректором (толщиной ~0,45 мм) прочность шва возрастала с увеличением длительности ультразвука до некоторого оптимума, после чего переразогрев вызывал трещины и поры, снижая прочность.
Это подтверждает важность тонкой настройки времени: композиты требуют чуть более длительного воздействия, чем чистые пластики, но чувствительны к перегреву.
Часто применяют двухшаговые режимы: короткий ультразвуковой импульс для начального расплава, затем второй – для доведения до полной сварки, с паузой между ними. Такой подход (Double-Pulse Welding) позволяет распределить тепло и избежать концентрации напряжений в шве.
Часто применяют двухшаговые режимы: короткий ультразвуковой импульс для начального расплава, затем второй – для доведения до полной сварки, с паузой между ними. Такой подход (Double-Pulse Welding) позволяет распределить тепло и избежать концентрации напряжений в шве.
Качество шва PEEK-CF
Правильно выполненная сварка демонстрирует прочность, близкую к прочности основного композита. Отмечено, что при наличии энергодиректора прочность соединения на сдвиг повышается до 50% по сравнению со стыком без выступа.
Разрушение чаще происходит по материалу деталей, а не по шву, что говорит об эффективном слиянии матрицы композита. Для достижения такого результата иногда прибегают к предварительному подогреву деталей перед ультразвуком.
Разрушение чаще происходит по материалу деталей, а не по шву, что говорит об эффективном слиянии матрицы композита. Для достижения такого результата иногда прибегают к предварительному подогреву деталей перед ультразвуком.
Например, подогрев армированного полиамида до 125 °C перед сваркой улучшил прочность и усталостный ресурс шва на ~30%. Аналогично предварительный подогрев PEEK-CF до 150–200 °C может обеспечить более равномерный расплав и снизить внутренние напряжения.
Хотя это усложняет процесс, сочетание прогрева и ультразвука все равно быстрее и чище, чем клейка эпоксидными смолами или механическое крепление.
Таким образом, ультразвуковая сварка термопластичных углепластиков (таких, как PEEK+CF) – выполнимая задача, решаемая подбором оптимальной геометрии шва, параметров ультразвука и, при необходимости, дополнительного прогрева. Полученные соединения выдерживают высокие нагрузки и эксплуатационные температуры, открывая дорогу широкому использованию таких композитов в промышленности.
Таким образом, ультразвуковая сварка термопластичных углепластиков (таких, как PEEK+CF) – выполнимая задача, решаемая подбором оптимальной геометрии шва, параметров ультразвука и, при необходимости, дополнительного прогрева. Полученные соединения выдерживают высокие нагрузки и эксплуатационные температуры, открывая дорогу широкому использованию таких композитов в промышленности.
Сварка карбона (углепластика):
возможности ультразвука для CFRP
Под карбоном часто понимают классический углепластик на эпоксидной связке (CFRP – Carbon Fiber Reinforced Polymer) – материал, где углеволокно пропитано термореактопластичной смолой.
Такие композиты повсеместно применяются в авиации, авто- и судостроении (фюзеляжи, кузова, лопасти и т.д.).
Их основная проблема – невозможность традиционной сварки: отвержденная эпоксидная матрица не плавится при нагреве, а разрушается. Поэтому исторически элементы из углепластика соединяли либо механически (болты, заклепки), либо склеивали адгезивами.
Ультразвуковая сварка предоставляет ограниченное решение для термореактивных углепластиков: напрямую два эпоксидных CFRP-составляющих не свариваются, но можно приварить к ним промежуточный термопластичный слой.
Такие композиты повсеместно применяются в авиации, авто- и судостроении (фюзеляжи, кузова, лопасти и т.д.).
Их основная проблема – невозможность традиционной сварки: отвержденная эпоксидная матрица не плавится при нагреве, а разрушается. Поэтому исторически элементы из углепластика соединяли либо механически (болты, заклепки), либо склеивали адгезивами.
Ультразвуковая сварка предоставляет ограниченное решение для термореактивных углепластиков: напрямую два эпоксидных CFRP-составляющих не свариваются, но можно приварить к ним промежуточный термопластичный слой.
Суть метода в следующем:
- На поверхность углепластиковой детали наносится тонкая термопластичная пленка или вставка (например, из PEEK, PEI, PPS и пр.).
- Затем ультразвуком эта пленка локально расплавляется и приваривается к поверхности композита, образуя адгезионный слой.
- Пристыковав вторую деталь (из того же или другого материала) и повторно воздействуя ультразвуком, можно приварить ее к уже закрепленной пленке. Фактически пленка играет роль клеевого связующего, но без долгого отверждения – процесс занимает секунды.
Важно, что ультразвуковое усилие и время подбираются таким, чтобы не разрушить углепластик под пленкой.
Обычно используют кратковременные импульсы высокой мощности, чтобы расплавить только тонкую пленку, не перегрев остальную деталь. Этот метод подходит, например, чтобы прикреплять крепежные элементы или ребра жесткости к большим эпоксидным панелям из CFRP без сверления отверстий.
Другой подход – переход на термопластичные углепластики. Именно этот путь сейчас набирает популярность: вместо эпоксидной матрицы используются термопласты (PEEK, PEKK, нейлон и др.), которые можно сваривать.
Уже существуют проекты, где крупные секции авиакрыла делают из термопластичных композитов и соединяют сваркой, избегая тысяч заклепок. При использовании таких материалов ультразвуковая сварка карбона превращается в частный случай сварки PEEK+CF, о котором сказано выше.
Вибрационное соединение обеспечивает монолитность конструкции и значительное сокращение массы за счет отказа от металлических крепежей.
Уже существуют проекты, где крупные секции авиакрыла делают из термопластичных композитов и соединяют сваркой, избегая тысяч заклепок. При использовании таких материалов ультразвуковая сварка карбона превращается в частный случай сварки PEEK+CF, о котором сказано выше.
Вибрационное соединение обеспечивает монолитность конструкции и значительное сокращение массы за счет отказа от металлических крепежей.
Таким образом, ультразвук расширяет возможности сборки углепластиков. Для термореактивных CFRP – он позволяет приваривать вспомогательные детали через термопластичные прослойки, улучшая ремонтопригодность и функциональность конструкций. А переход на термопластичные композиты и вовсе дает возможность полноценно сваривать карбон в больших узлах, открывая путь к более легким и технологичным изделиям.
Пример промышленной установки – MP Sonic для сварки пластиков и композитов. Высокоточная система обеспечивает заданное усилие прижима и амплитуду колебаний, позволяя сваривать крупногабаритные детали из современных материалов.
Подбор оборудования и параметров: инженерный подход
Как видно, ультразвуковая сварка каждого из материалов: PEEK, PETG, углепластиков – имеет свои нюансы.
Универсального решения нет: требуются испытания и инженерная настройка процесса под конкретный материал и изделие. Подбор оборудования начинается с определения оптимальной частоты ультразвука.
Важно учитывать размеры и форму детали – от этого зависит требуемая мощность генератора и конструкция сонотрода.
Универсального решения нет: требуются испытания и инженерная настройка процесса под конкретный материал и изделие. Подбор оборудования начинается с определения оптимальной частоты ультразвука.
- Низкие частоты (15–20 кГц) дают большую амплитуду колебаний и применяются для тугоплавких и крупноразмерных деталей (как PEEK, крупные швы в углепластике).
- Высокие частоты (30–40 кГц) подходят для тонкостенных и легко плавящихся материалов (PETG, тонкие пленки), обеспечивая деликатное воздействие.
Важно учитывать размеры и форму детали – от этого зависит требуемая мощность генератора и конструкция сонотрода.
Например, для точечной сварки небольших элементов достаточно компактной системы 40 кГц, а для сварки периметра корпуса из PEEK потребуются мощные прессы 20 кГц с усиленной рамой.
Не менее критичен дизайн оснастки – формы сонотрода и опорного гнезда. Сонотрод изготавливается индивидуально под контур детали, чтобы равномерно передавать колебания и не повреждать изделие.
При сварке композитов нередко применяют сонотроды с твердыми напылениями (карбид вольфрама и др.) для повышенной износостойкости, так как жесткие волокна могут вызывать эрозию рабочей поверхности инструмента.
Компания Branson (лидер отрасли) отмечает, что способна изготовить сонотрод любой сложной формы – например, длиной до 650 мм или со специальными покрытиями, то есть под задачу заказчика.
Правильно спроектированный инструмент и стабильный прижимной механизм гарантируют воспроизводимость процесса от цикла к циклу.
При сварке композитов нередко применяют сонотроды с твердыми напылениями (карбид вольфрама и др.) для повышенной износостойкости, так как жесткие волокна могут вызывать эрозию рабочей поверхности инструмента.
Компания Branson (лидер отрасли) отмечает, что способна изготовить сонотрод любой сложной формы – например, длиной до 650 мм или со специальными покрытиями, то есть под задачу заказчика.
Правильно спроектированный инструмент и стабильный прижимной механизм гарантируют воспроизводимость процесса от цикла к циклу.
Параметры процесса:
Обычно начинают с минимальных значений, при которых наблюдается формирование сварного шва, затем постепенно повышают амплитуду или время до получения требуемой прочности.
Признаками правильной настройки служат:
Наиболее влиятельный параметр – энергия ввода (интегрально зависящая от амплитуды, усилия и времени). Для каждого материала есть оптимальный коридор энергии: так, для нейлона 6 со стекловолокном наилучшая прочность была достигнута при энергии 200–1000 Дж, а свыше 1000 Дж появлялись поры и падала прочность.
Аналогично, для углепластика PEEK+CF важно не превышать длительность ультразвука ~1 сек, чтобы избежать трещин. Управлять процессом позволяют современные режимы сварки по энергии и по максимальному перемещению. Многие промышленные аппараты (например, серия Branson 2000X) оснащены функцией профинговки амплитуды: в начале цикла подается повышенная амплитуда для быстрого расплава, а затем она понижается, чтобы аккуратно доварить шов без перегрева. Такой профиль особенно полезен для композитов, где важно быстро инициировать плавление вязкой матрицы, но не сжечь армирующие волокна.
- амплитуда,
- усилие,
- время и энергия – подбираются экспериментально для каждой комбинации материалов.
Обычно начинают с минимальных значений, при которых наблюдается формирование сварного шва, затем постепенно повышают амплитуду или время до получения требуемой прочности.
Признаками правильной настройки служат:
- ровный сплав по шву без выбросов материала;
- отсутствие прожогов и трещин;
- прочность разрыва не менее 80% от прочности цельного образца.
Наиболее влиятельный параметр – энергия ввода (интегрально зависящая от амплитуды, усилия и времени). Для каждого материала есть оптимальный коридор энергии: так, для нейлона 6 со стекловолокном наилучшая прочность была достигнута при энергии 200–1000 Дж, а свыше 1000 Дж появлялись поры и падала прочность.
Аналогично, для углепластика PEEK+CF важно не превышать длительность ультразвука ~1 сек, чтобы избежать трещин. Управлять процессом позволяют современные режимы сварки по энергии и по максимальному перемещению. Многие промышленные аппараты (например, серия Branson 2000X) оснащены функцией профинговки амплитуды: в начале цикла подается повышенная амплитуда для быстрого расплава, а затем она понижается, чтобы аккуратно доварить шов без перегрева. Такой профиль особенно полезен для композитов, где важно быстро инициировать плавление вязкой матрицы, но не сжечь армирующие волокна.
Настольная ультразвуковая система Branson – пример оборудования для высокоточной сварки пластиков. Современные аппараты позволяют гибко настраивать параметры (амплитуду, энергию, усилие), что необходимо при сварке разных материалов – от мягких PETG до твердых PEEK.
Роль системного интегратора (MKM)
Разработка технологии ультразвуковой сварки – комплексная инженерная задача. Компания MKM выступает системным интегратором, берущим на себя весь цикл работ – от подбора оптимального оборудования до внедрения процесса на производстве.
Специалисты MKM анализируют материалы и требования клиента, после чего подбирают подходящую ультразвуковую систему – будь то мощный пресс для сварки PEEK или портативный споттер для точечной сварки PETG.
В арсенале MKM оборудование мировых лидеров отрасли (Branson Ultrasonics (Emerson) и MP Sonic), что позволяет найти баланс между передовыми технологиями и экономической эффективностью проекта.
Специалисты MKM анализируют материалы и требования клиента, после чего подбирают подходящую ультразвуковую систему – будь то мощный пресс для сварки PEEK или портативный споттер для точечной сварки PETG.
В арсенале MKM оборудование мировых лидеров отрасли (Branson Ultrasonics (Emerson) и MP Sonic), что позволяет найти баланс между передовыми технологиями и экономической эффективностью проекта.
Инженеры компании проектируют необходимую оснастку:
Например, для сварки карбона с энергодиректорами MKM может изготовить специальные сонотроды из титана с твердосплавным покрытием, выдерживающие ударные нагрузки композита.
После изготовления инструмента проводятся тестовые сварки образцов в технологической лаборатории MKM. На этом этапе отрабатываются режимы:
Используя диагностическое оборудование, контролируется качество – от микроструктуры шва (на шлифах) до прочности при разрыве или отрыве.
- 3D-модели сонотродов,
- опорных фиксаторов,
- дополнительных приспособлений.
Например, для сварки карбона с энергодиректорами MKM может изготовить специальные сонотроды из титана с твердосплавным покрытием, выдерживающие ударные нагрузки композита.
После изготовления инструмента проводятся тестовые сварки образцов в технологической лаборатории MKM. На этом этапе отрабатываются режимы:
- частота,
- амплитуда,
- усилие,
- время — до получения прочного герметичного соединения.
Используя диагностическое оборудование, контролируется качество – от микроструктуры шва (на шлифах) до прочности при разрыве или отрыве.
Подобный инжиниринговый подход позволяет выявить оптимальные параметры процесса и гарантировать их воспроизводимость в условиях серийного производства.
Компания MKM также интегрирует ультразвуковые модули в производственные линии клиента.
Это может быть как автономный ультразвуковой пресс с ЧПУ-контроллером, так и узел в составе автоматической ячейки (с роботизированной подачей деталей, поворотными столами и т.д.).
Благодаря собственному конструкторскому отделу и опыту в автоматизации, MKM обеспечивает бесшовное включение ультразвукового этапа в общий технологический процесс. Обучение персонала, пуско-наладка и сервисное обслуживание также входят в компетенцию интегратора.
В результате клиент получает комплексное решение под ключ – оптимизированную технологию сварки композитного изделия, подтвержденную испытаниями, и налаженное оборудование для ее реализации.
Такой системный подход минимизирует риски и сроки при внедрении новых методов соединения, позволяя быстро извлечь выгоды из применения ультразвуковой сварки.
Это может быть как автономный ультразвуковой пресс с ЧПУ-контроллером, так и узел в составе автоматической ячейки (с роботизированной подачей деталей, поворотными столами и т.д.).
Благодаря собственному конструкторскому отделу и опыту в автоматизации, MKM обеспечивает бесшовное включение ультразвукового этапа в общий технологический процесс. Обучение персонала, пуско-наладка и сервисное обслуживание также входят в компетенцию интегратора.
В результате клиент получает комплексное решение под ключ – оптимизированную технологию сварки композитного изделия, подтвержденную испытаниями, и налаженное оборудование для ее реализации.
Такой системный подход минимизирует риски и сроки при внедрении новых методов соединения, позволяя быстро извлечь выгоды из применения ультразвуковой сварки.
Роботы KUKA для сварки композитов (PEEK, PETG, PEEK+CF, углепластик)
Ключом к качественной автоматизации сварки композитов является прецизионное управление процессом. Роботы KUKA обеспечивают точное позиционирование сварочного инструмента с микронной повторяемостью и стабильное прижимное усилие на сложных 3D-геометриях деталей.
Такая высокая точность гарантирует формирование прочного шва без дефектов, даже при непрерывной работе в серийном производстве.
В ряде случаев выполнить подобные операции вручную попросту невозможно – человеческий фактор не позволяет удерживать требуемую траекторию и силу прижима на всём протяжении сварного шва.
Автоматизированные системы на базе KUKA практически исключают эту вариабельность, достигая 99,8% повторяемости результатов и минимизируя ошибки оператора. Например, при ультразвуковой сварке сложных изделий с десятками точек (как шумоизоляционные панели с ~20 сварными точками) переход на роботизацию позволил сократить время цикла на ~20 секунд, чего невозможно добиться ручным трудом.
Компания KUKA играет ключевую роль во внедрении роботизированных ультразвуковых технологий.
Специализированные модули представляют собой полностью автоматизированные ячейки, где ультразвуковая сварка с KUKA выполняется быстро и экономично. Такие системы позволяют получать высококачественные герметичные швы при соединении термопластов с высокой скоростью и точной повторяемостью.
В подобные ячейки легко проводится интеграция KUKA в УЗ-процессы: робот-манипулятор оснащается ультразвуковой головкой (сонотродом) от ведущих производителей (Branson, MP-Sonic и др.), превращаясь в гибкий инструмент для сварки сложных форм.
Главным преимуществом такого решения выступает гибкость – один шестикоординатный робот способен выполнить множество разных сварочных задач без смены оснастки, достаточно перепрограммировать траекторию. Инженеры могут точно выдерживать перпендикулярность сонотрода к поверхности и поддерживать заданное усилие прижима во время всего цикла, обеспечивая равномерность и повторяемость соединений.
Специализированные модули представляют собой полностью автоматизированные ячейки, где ультразвуковая сварка с KUKA выполняется быстро и экономично. Такие системы позволяют получать высококачественные герметичные швы при соединении термопластов с высокой скоростью и точной повторяемостью.
В подобные ячейки легко проводится интеграция KUKA в УЗ-процессы: робот-манипулятор оснащается ультразвуковой головкой (сонотродом) от ведущих производителей (Branson, MP-Sonic и др.), превращаясь в гибкий инструмент для сварки сложных форм.
Главным преимуществом такого решения выступает гибкость – один шестикоординатный робот способен выполнить множество разных сварочных задач без смены оснастки, достаточно перепрограммировать траекторию. Инженеры могут точно выдерживать перпендикулярность сонотрода к поверхности и поддерживать заданное усилие прижима во время всего цикла, обеспечивая равномерность и повторяемость соединений.
Преимущества применения роботов KUKA заметны в разных отраслях:
- Медицина.
- Автопром.
- Композитная упаковка.
- Авиа- и аэрокосмическая отрасль.
Например, в партнёрстве с Airbus была продемонстрирована сварка стрингеров к секциям обшивки и сборка заднего гермошпангоута с помощью промышленного робота KUKA Quantec KR210, оснащённого ультразвуковой головкой Branson. Роботизированная система проварила секции композитного фюзеляжа, создав единую монолитную конструкцию заднего шпангоута типового авиалайнера A320. Даже в научно-производственных центрах (например, ирландский Confirm) KUKA-роботы с ультразвуковыми модулями Branson используются для отработки методов сварки композитов, применимых у крупнейших авиастроителей.
Таким образом, сварка композитов в аэрокосмосе перестаёт быть экспериментом и становится частью промышленной реальности благодаря робототехнике KUKA.

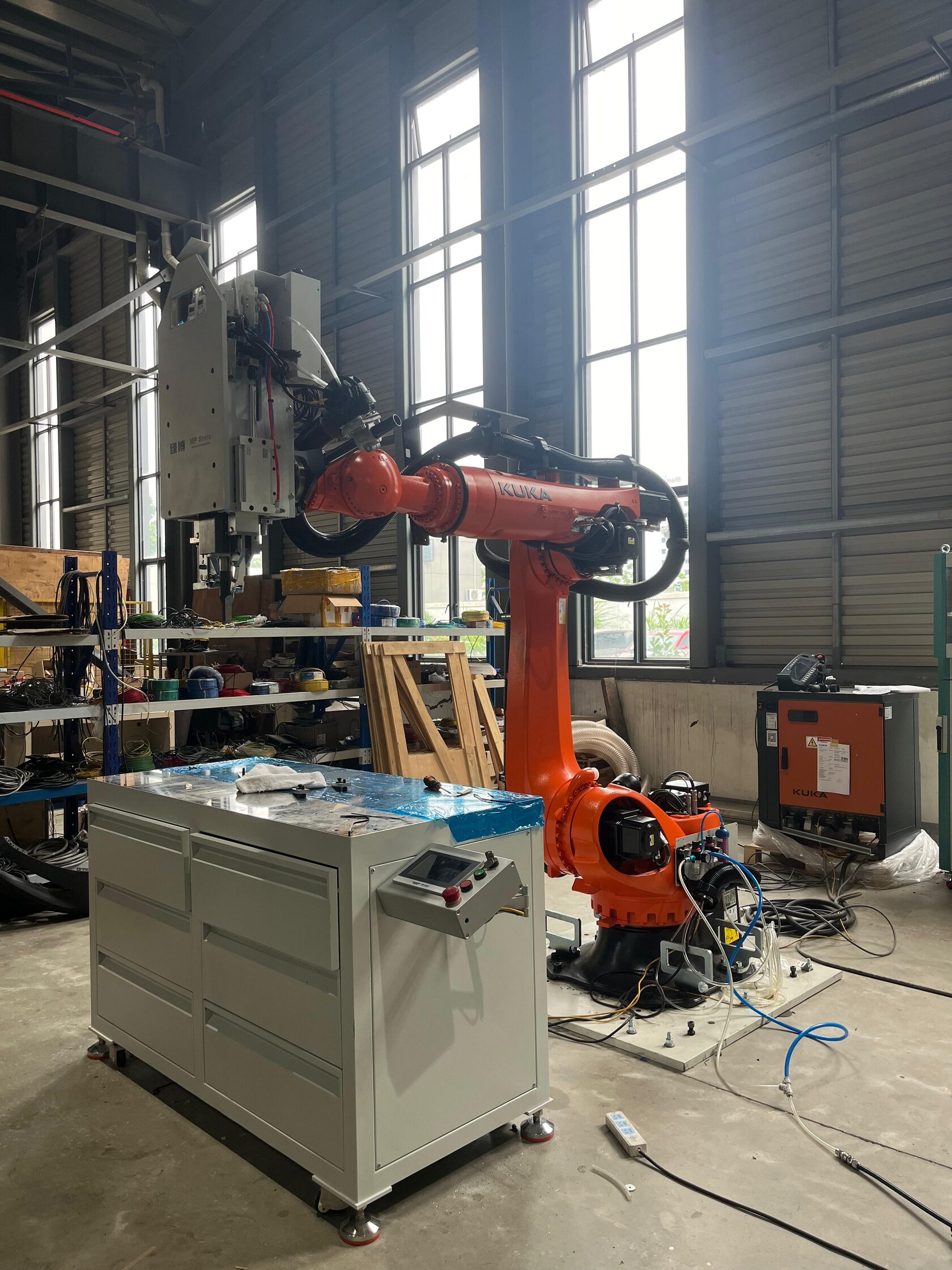

Во время процесса робот KUKA с ультразвуковой головкой Branson на фланце манипулятора плавно следует по заданному контуру, поддерживая стабильное усилие прижима и правильный угол сонотродa к поверхности.
Высокоточные приводы обеспечивают строго заданную траекторию с минимальными отклонениями (повторяемость позиций до ~0,06 мм), благодаря чему шов получается однородным даже на сложной криволинейной поверхности – чего трудно достичь вручную. Установка ультразвуковой сварочной головки Branson на роботе KUKA позволяет автоматизировать сварку в труднодоступных зонах конструкции: манипулятор может дотянуться внутрь ограниченного пространства крыла или фюзеляжа и выполнять там сварку, где человеку работать практически невозможно.
Например, такая система приваривает крепёжные шпильки (закладные элементы) непосредственно к композитным лонжеронам и шпангоутам без сверления отверстий. Отсутствие необходимости сверлить и клепать делает процесс чистым (без пыли и стружки) и позволяет монтировать узлы и модули на ранних этапах сборки без риска повреждения готовых элементов.
В результате вес и длительность сборки существенно сокращаются: по данным отрасли, переход от традиционного крепежа к сварным термопластичным соединениям уменьшает массу стыков до 50% и ускоряет цикл сборки примерно на 80%.
Таким образом, роботы KUKA в аэрокосмосе обеспечивают не только непревзойдённую точность и повторяемость процесса, но и высокую экономическую эффективность производства за счёт повышенной скорости (швы формируются за считанные минуты) и минимизации ручного труда.
Высокоточные приводы обеспечивают строго заданную траекторию с минимальными отклонениями (повторяемость позиций до ~0,06 мм), благодаря чему шов получается однородным даже на сложной криволинейной поверхности – чего трудно достичь вручную. Установка ультразвуковой сварочной головки Branson на роботе KUKA позволяет автоматизировать сварку в труднодоступных зонах конструкции: манипулятор может дотянуться внутрь ограниченного пространства крыла или фюзеляжа и выполнять там сварку, где человеку работать практически невозможно.
Например, такая система приваривает крепёжные шпильки (закладные элементы) непосредственно к композитным лонжеронам и шпангоутам без сверления отверстий. Отсутствие необходимости сверлить и клепать делает процесс чистым (без пыли и стружки) и позволяет монтировать узлы и модули на ранних этапах сборки без риска повреждения готовых элементов.
В результате вес и длительность сборки существенно сокращаются: по данным отрасли, переход от традиционного крепежа к сварным термопластичным соединениям уменьшает массу стыков до 50% и ускоряет цикл сборки примерно на 80%.
Таким образом, роботы KUKA в аэрокосмосе обеспечивают не только непревзойдённую точность и повторяемость процесса, но и высокую экономическую эффективность производства за счёт повышенной скорости (швы формируются за считанные минуты) и минимизации ручного труда.
Заключение
Ультразвуковая сварка открывает новые горизонты в сборке изделий из современных материалов – от инженерных термопластов типа PEEK до композитов и углепластиков. Будучи быстрой, чистой и прочной технологией, она выигрывает у традиционных методов за счет отсутствия лишнего веса и дополнительного расходного материала.
Конечно, каждый материал требует учета своих особенностей: для PEEK нужны мощный ультразвук и энергодиректоры, для PETG – деликатная настройка во избежание дефектов, для углепластиков – специальные схемы с промежуточными слоями или переход на термопластичную матрицу.
Но эти технологические вызовы успешно решаются при сотрудничестве с опытными инжиниринговыми компаниями. MKM как системный интегратор демонстрирует, что комплексный подход – от разработки технологии до изготовления оборудования – позволяет воплотить преимущества ультразвука в реальном производстве.
В конечном итоге, применение ультразвуковой сварки композитов:
В конечном итоге, применение ультразвуковой сварки композитов:
- повышает надежность и экономичность изделий,
- сокращает цикл их выпуска,
- расширяет конструкторам свободу в выборе материалов для инновационных проектов.
